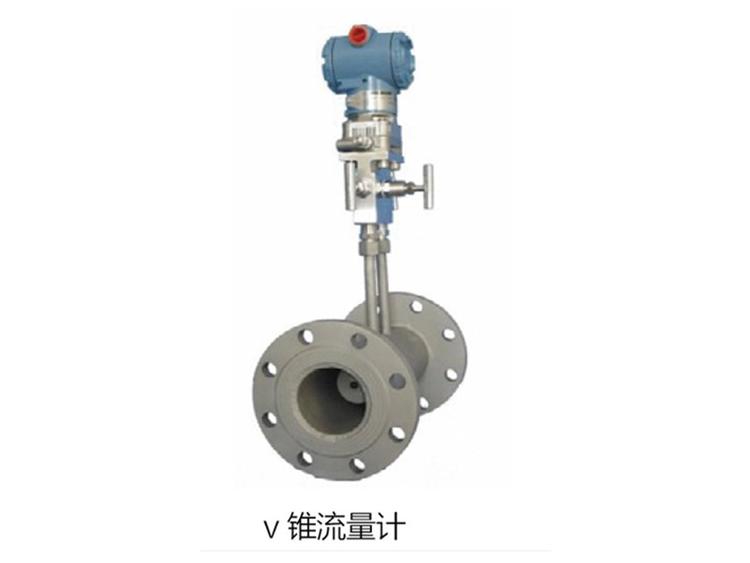

概述：V锥流量计是一种高性能差压式流量测量仪表.独特的支撑体及变锥角设计,使它能在很短的直管段条件下，对冶金、化工、化肥、化纤、石油、天然气、电力、水力、等工业企业中的各种气体、液体和蒸汽等介质进行流量测量。它具有锥体牢固、直管段短、测量精度高、量程比宽、压损小、安装费用低等特点，是近年流量传感器技术领域中的一大突破，它弥补了孔板、喷嘴和文丘里管等标准节流装置等自身结构缺陷，具有广阔的市场前景。

工作原理：V形型内锥流量计是在测量管中安装与管道同心的内锥体，内锥体经过特殊设计与精密加工，流体在流经内锥体时,形成流态局部收缩，流速增大,静压下降，在内锥体前后产生差压△P，与其它差压式流量仪表一样，都基于流体质量守恒(连续性方程)和能量守恒(伯努利方程)定律。

技术参数：

测量介质	液、气、蒸汽、混相流	量程比	1:10,1:15
测量口径	15mmDN1200mm	测量精度	0.5级，1.0级
公称压力	PN42MPa	材质	可根据测量介质择优选取
温度范围	-50℃t550℃

选型表：

型号	编码规则	说明
系列	HH	华恒仪表节流装置
类型		标准孔板/内藏孔板	标准节流装置
		平衡/调整流量计	低压损，低直管段要求
	V	V锥流量计	低压损，低直管段要求
	Q	圆缺孔板/偏心孔板	常用于脏污介质测量
	Z	喷嘴流量计	标准节流装置，常用于蒸汽测量
	W	文丘里流量计	标准节流装置，低压损，低直管段要求
	T	其他节流装置	四分之一圆孔板、弯管流量计等
口径	-X	X代表口径规格	DN15-1200 例如DN100，可表示为-100
压力等级	1.0	PN10	2.0	CL150LB
	1.6	PN16	5.0	CL300LB
	2.5	PN25	11.0	CL600LB
	4.0	PN40	15.0	CL900LB
	6.3	PN63	26.0	CL1500LB
	10.0	PN100	42.0	CL2500LB
	16.0	PN160
	25.0	PN250
取压方式	F	法兰取压	D	环式取压
取压方式	J	角接取压	H	径距取压
法兰取压	C	碳钢	PL	316L
法兰取压		304	T	其他材质
连接方式	D	法兰对夹式
	H	管道法兰式	管道式法兰连接
	Y	管道对焊式	管道式对焊结构，无法兰
节流件材质		304	PL	316L
节流件材质	P1	321	T	其他材质
附件	省略	无		三阀组
	L	冷凝器	Y	差压变送器
	F	根部阀
组装	省略	不组装
组装	Z	组装一体式	组装一般标配附件及差压变送器
