V锥流量计的安装和使用

　　一、V锥流量计概述

　　V锥流量计是一款流量测量仪表，主要用于液体、气体、蒸汽的流量测量，V锥型流量计分一体式与分体式两种形式。V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。

　　二、V锥流量计安装方法

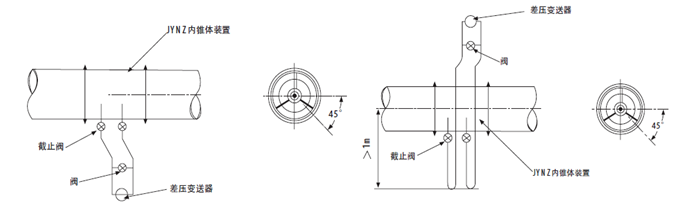

　　1、V锥流量计测量液体流量

　　（1）差压变送器最好安装在内锥体装置的下方，这样可以避免液体中气体进入导压管和变送器中。

　　（2）如果变送器不得不安装在内锥体装置的上方，为了减少液体中的气体进入导压管内，应在内锥体装置和导压管之间装U型弯管，且弯头下端至少低于管道中心1米。

　　（3）在水平或倾斜的管道上，如果将导压管装在内锥体装置的上半部，这样导压管内会积聚气体，如果装在内锥体装置的下半部，会使沉积物落入导压管内。因此，导压管应自内锥体装置的水平中心线两端引出，或自水平向下小于45度引出。

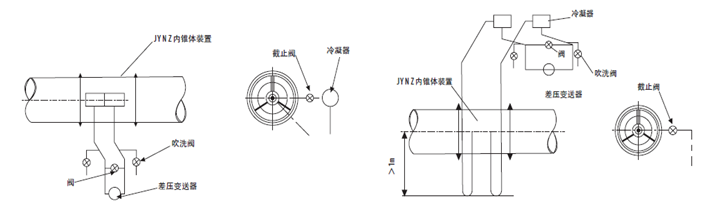

　　2、V锥流量计测量蒸汽流量

　　（1）为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之前必须安装两个位于同一高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝水，避免高温对变送器的影响。

　　（2）差压变送器最好安装在内锥体装置的下方，这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽可能量靠近内锥体装置处。

　　（3）如果差压变送器不得不安装在内锥体装置的上方，应把冷凝器装在高于差压变送器的地方。

　　（4）以上安装方法均在靠近变送器的地方装有阀，以供吹洗导压管。同时在V锥流量计和冷凝器之前的导压管上应加保温层。

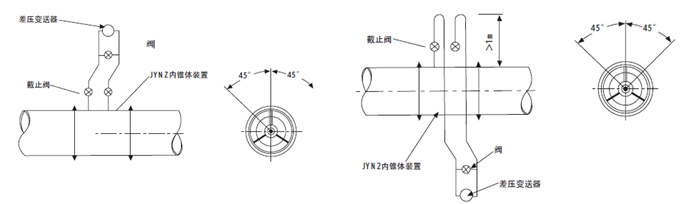

　　3、V锥流量计测量气体流量

　　（1）差压变送器最好安装在内锥体装置的上方，这样可以使导压管内所产生的冷凝液流回管道。

　　（2）如果变送器不得不安装在内锥体装置的下方，为了减少水份凝结在导压管内，应从内锥体装置引出导压管装U型弯管，且弯管头上端至少高于管道中心1米。

　　（3）在水平或倾斜的管道上，为了避免管道中冷凝液进入导压管，导压管应自内锥体装置的水平中心线上半部引出。

　　（4）若气体中含有污物或灰尘，在导压管的转弯地方应安装十字接头，以便清洗或吹洗。
