蒸汽流量计安装原理以及注意事项

　　蒸汽流量计，是测量蒸汽累计质量流量的专用仪表，具有机械式和智能式两种结构形式；通过指示器表盘（机械式）或液晶显示屏（智能式）现场显示，精确地读出流过该表的全部蒸汽的质量，也可输出脉冲信号，同时具有手动压力补偿或自动温度补偿功能。由于该流量计的结构简单，价位适中，测量范围宽广，广泛石油与石油、化工、纺织、供热等需要蒸汽流量计的场合。

　　蒸汽流量计应用在很多工业及生活场合中，一般我们安装时都需要注意很多事项，蒸汽流量计安装注意事项分别有哪些？

　　1.流量计避免安装在温度变化很大、含痛蚀性气体、电罐干抗大的环境中。流量计应避开电动机。水泵等撮动物体，安装在振动较小的管道上,若振动较大,则必须加设管道支撑。

　　2.注意安装时流量计上的方向箭头指示需与流体流动方向一致。

　　3.流量计是速度式测量仪表，其测量精度受管道内流体速度分布规律变化的影响较大，为了保证准确测量，流量计前后要保证一定长度的直管

　　4.如果流量计.上游有缩管，则上游侧的直管段长度至少为5D (D:流量计的标称内径) ;如果流量计上游有扩管或者弯头,则上游侧的直，长度至少为10D;阀门应该装在流量计的下游，如果阀门一定要装在流量计的上游， 则上游侧的直管段长度至少为200:流量计下游侧的直管段长度至少为5D,

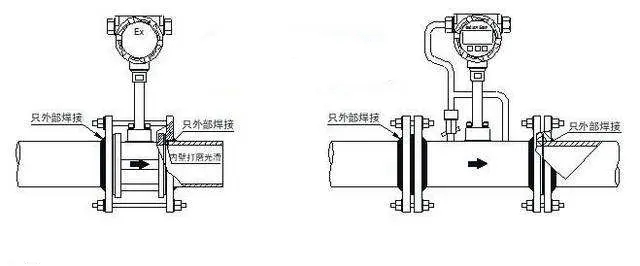

　　5.流量计相邻直管遍的内径必须与流量计的内径一致， 或路大于流量计内径。安装时流量计的中心和管道的中心需保持一致特别需要注意的是不要将流量计安装的密封垫片突出到管道中，否则会影响精度。

　　6.需要测量流体压力、温度做渴压补偿时，将测压孔设置在蒸汽流量计下游的2~7D之间的地方。将测温孔设置在离利压点下游1~2D。

　　7.被测流体为单一状态时， 蒸汽流量计可以测量气体、液体和蒸汽。但是在混相流的状态,流量计是不能作出准确的测量的。所以要注意不同流体要有不同安装方式，为的就是避免产生湿相流。

　　8.测量气体、蒸汽时流量计的安装方式，将流量计位置抬高，避免在流量计处聚集液体;图5是测量液体时流量计的安装方式，将流量计位置降

　　9.蒸汽流量计一般借水平安装，也可做垂直安装，在垂直安装时要使流体充满管道，不能出现混相流。

　　10.为了增强分离型蒸汽流量计的工作稳定性，较好将流量计传感器上的接地端子和转换器上的接地端子妥善接地。
