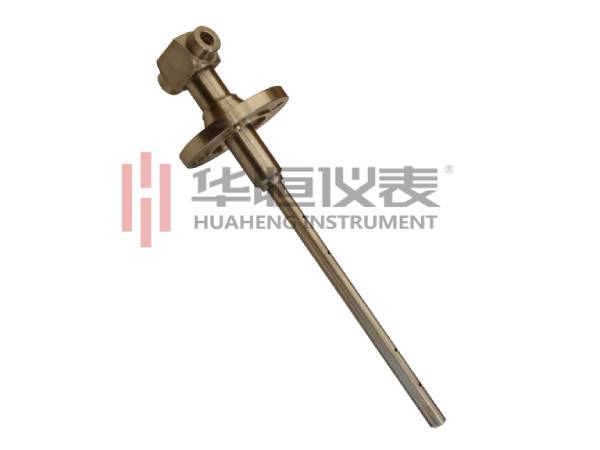

均速管流量计

　　产品简介：

　　均速管流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表,由一体化均速管传感器、差压变送器和积算仪等组成流量测量系统,也可与控制系统或计算机联网,进行流体流量测量与控制。传感器形状不同可分为威力巴，阿牛巴，德尔塔巴等结构,在设计上符合流体动力学原理,能产生精确、稳定的差压信号,强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可测量气体、液体、蒸汽和腐蚀性介质等多种流体,适应各种尺寸的管道,应用于高温高压的场合。

　　产品特点：

　　根据空气动力学原理设计的测量型面，经过特殊的手工艺处理可使产生的流体牵引力和涡街脱落里非常小。在侧面的静压孔，产生的静压位于流体与传感器分离点之前，是一种完全稳定的非脉动信号。

　　结构上没有可移动部件，可保证传感器的高寿命，并能保证长期的稳定性和无精度漂移。节能：由于产生产生压力损失极低，使能耗大大减小。与其它流量计相比运行成本极低。防尘：静压孔取在传感器的两侧后，对介质中的异物及尘垢极不灵敏，是一种理想的流量传感器。

　　均速管流量传感器可整年工作，基本免维护。安装简便，费用很低。

　　测量原理：

　　匀速管流量计是根据动压转变静压原理工作的。测头迎流面的测孔测出流体的总压，测头后流面的测孔测出流体的静压。根据伯努力方程可以得到测头处流速与差压有以下关系：

　　V=kv 2△P/

　　V：测头处流速，m/s

　　△P：威力巴流量计测出的差压，Pa

　　 ：被测介质密度，kg/m3

　　Kv：威力巴流量计系数

　　匀速管流量计的差压，根据以下公式计算出流量：

　　QV= AV 3600

　　QV：流体流量，m3/h

　　 ：流速分布系数

　　 ：阻塞系数

　　 ：截面修正系数

　　A：管道公称截面积，m2

　　主要技术指标：

　　公称压力;PN 32MPa

　　温度范围：-180℃   650℃

　　公称通经：DN25  DN3000

　　精度等级：1.0

　　重复性： 0.1%

　　匀速管（威力巴）截面图                  一体化威力巴安装结构图                      螺纹安装图

　　法兰安装图                                       由壬安装图                             双端固定安装图

均速管流量计型号规格
