斯玛特楔形流量计

　　一、 概述

　　斯玛特型楔形流量计是我公司生产的差压式流量测量仪表， 斯玛特系列产品可以满足大多数流体的测量要求， 它结构简单、 性能可靠、 安装使用方便、 价格便宜。 被广泛用于清洁液体、 高粘度流体、 腐蚀性流体、 浆液、 各种气体包括空气、 蒸汽、 脏污煤气和天然气等的测量。 在管道雷诺数小至 500 或介质粘度高达500mPa. 的情况下也可使用。 楔形流量计更理想地适用于传统流量仪表无法胜任的场合。 其高精度、 宽范围度和适用范围之广是无与伦比的。

　　二、 工作原理

　　斯玛特楔形流量计的工作原理是基于能量守恒定律伯努利方程和流动连续性方程。 当流体流经 V 形节流件（又称楔形流阻或楔块） 与测量管内壁所形成的弓形通道时， 在节流件的上、 下游侧产生一差压， 该差压的平方根在一定雷诺数范围内（500-106 ） 正比于质量或体积流量， 不同的弓形高度 h 与管道直径 D 的比（楔形比 h/D） 来确定不同的流量测量范围。

　　三、 技术参数

　　1． 准确度： 优于0.5%读数(标定)

　　2． 重复性： 0.2%读数

　　3． 范围度： 10： 1 或更宽

　　4． 压力损失： 测量差压的 1/5 左右（约为孔板的 1/3）

　　5． 适测介质： 各类液体、 气体及蒸汽

　　6． 雷诺数适用范围： 5001，10 6 （低雷诺数下测量时， 范围度相对缩小， 流出系数的不确定度相对增大）

　　7． 被测液体粘度： 500mPa.s， 或更高

　　8． 耐介质压力： 5MPa 以下， 也可高于 5MPa

　　9． 耐介质温度： 400° C 以下（用户特殊定货， 也可提供耐更高温的产品）

　　10． 适用的管径： DN15 mmDN300 mm (用户特殊定货， 也可提供大于 DN300 mm的产品)

　　11． 楔形比 h/D： 0.2， 0.3， 0.4， 0.5

　　12． 长期稳定性： 0.2%F.S/Y

　　四、 性能特点

　　1. 准确度高， 重复性好， 配置高精度差压变送器可实现流量的精确测量。

　　2. 测量稳定性好， 流量系数长期保持恒定， 检定周期长。

　　3. 结构简单、 可靠性高、 使用寿命长。 抗磨损免维护（无可动部件）。

　　4. 对介质适应能力强， 能测量高、 低压流体， 除一般气体、 液体、 蒸汽外， 特别适用于高粘度流体、 浆液、 腐蚀性、 易结晶、含悬浮物多的流体及脏污的流体， 无节流件的积污和取压口的堵塞问题。

　　5. 测量范围度(量程比)宽, 不用二次表软件修正即可达到 10： 1。

　　6. 相比同级别的文丘里管更精巧。

　　7. 对安装直管段要求低， 能有效避免或减少测量系统的附加测量不确定度。

　　8. 压力损失小， 节约能源。

　　五、 楔形传感器和差压变送器组成

　　依照用户要求， 利用楔形传感器和差压变送器组成流量检测仪表供货分为二类：

　　1． 楔形传感器

　　只提供差压信号的检测部分(楔形流阻及测量管道)， 不提供差压变送器、 三阀组， 阀门和流量显示部分， 输出信号为差压，由用户自己进行配套。

　　2． 楔形流量计

　　由楔形传感器和差压变送器组成。 有分体型安装和一体型安装两种结构。

　　分体型安装由独立的楔形传感器和差压变送器组成， 楔形传感器和差压变送器之间的引压管连接由用户自己完成， 而差压变送器可以配套供应。

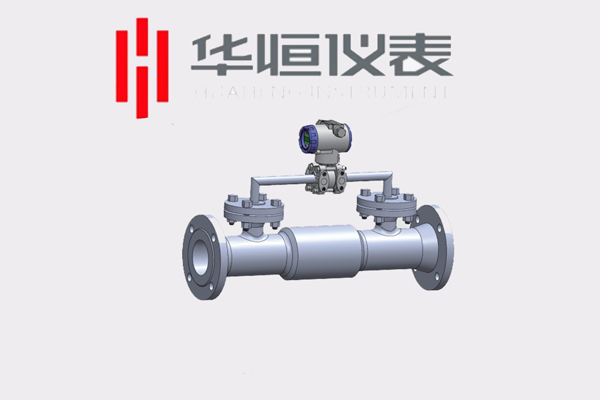

　　一体型安装是产品出厂时己将差压变送器、 三阀组， 阀门等与楔形传感器连接成一体， 用户购买一体型楔形流量计后， 使用时不需再连接引压管。 若需配接相应的流量积算器、 压力变送器和温度变送器可以配套供应。（具体配置根据客户要求和工况决定）
