DN100喷嘴流量计的详细参数
先有智慧城市,再有智慧气象。随着科技力量的迅速发展,传感器已经和人们的生活紧密相关,大到物联网、物流网、航天通讯等,小到感应灯、手机语音等。西安华恒仪表制造有限公司带您走进传感器的世界,为您解密热工仪表行业的传感器知识--DN100喷嘴流量计的详细参数。
本产品主要用于高压或高温高压场合,主蒸汽、主给水或减温水均采用此典型设计,长径喷嘴具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。
一、产品特点:
结构简单,安装方便,应用广泛,主要用在高精度流量测量场合。
喷嘴的压力损失小,要求直管段长度短。
性能稳定,可靠性高。
可耐高温高压、耐冲击。
耐腐蚀性能比孔板好,寿命长。
弧形结构设计可测量各种液体、气体、蒸汽等介质。
精度高、重复性好、流出系数稳定。
可用各种材料制作,运用于各种性能实验场合。

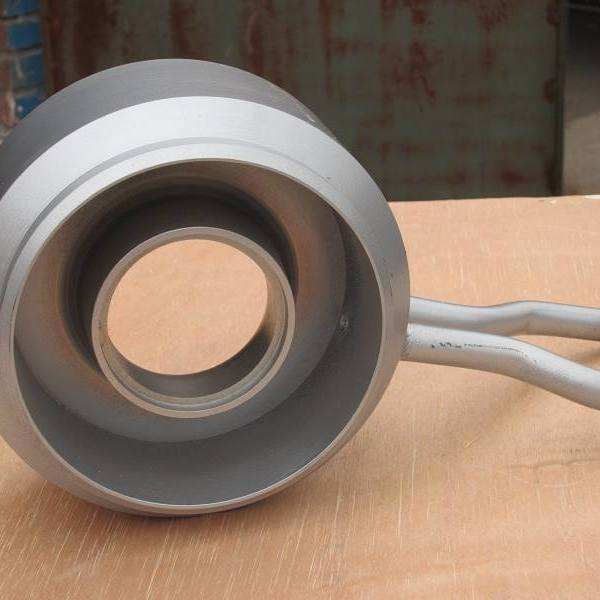

喷嘴流量计
二、技术参数:
公称通径:DN50~DN500;
国家标准:GB/T2624-93;
检定规程:JJG 640-94;
精度等级:0.5%、1%、1.5%;
量 程 比: 1:15;
公称压力:PN32MPa;
.孔径比:0.30
雷诺数范围:0.300.44时,70000ReD10 7;0.44 0.8时, 20000ReD
三、原理:
当管道的前后压差较大时,往往采用增加标准喷嘴的方式,其原理是:流体在管道中流动时,由于标准喷嘴的局部阻力,使得流体的压力降低,能量损耗,该现象在热力学上称为节流现象。该方式比采用调节阀要简单,但必须选择得当,否则,液体容易产生汽蚀现象,影响管道的安全运行。
华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐,引领世界热工仪表传感器的走向。今天的DN100喷嘴流量计的详细参数就到这里,更多内容可以自行在本站查阅。
