　　一、一种新型的差压式流量计的概述

　　HH-型喷嘴流量计是-种新型的高精度差压式流量计。通过在密闭的管道中心线悬挂.个特别的流线形锥体来进行中央节流，用上游管壁和锥体尼部測量的差压来计算流量，故名喷嘴流量计，由于喷嘴流量计独特的结构设计，其性能较于其他差压式流量计更优。

　　HH-型喷嘴流量计与差压式流量计一样,都是基于密闭管道中能量转换的伯努利定律进行测量，即在稳定的流场情况下，介质的流速与差压的平方根成正比。当介质以一定的速度向锥尖方向流过时，由于锥体的节流作用，会使锥体下游立即形成低压区P2，锥体上游的高压PI与下游的低压P2间有一压差△P，压差△P经取压口送至差压变送器，根据差压的变化可以测量出流量的变化。

　　二、喷嘴流量计测量系统组成

　　HH-型喷嘴流量计由内置锥体节流与三阀组、散热件、引压管、差压变送器、流量计算机组成流量测量系统。对于气体和蒸汽等介质，可加温度、压力补偿，组成贡量流量和标准体积测量系统。LVD型喷嘴流量计分：**管道型（DN15-DN900 或更大）；对夹型（DN15-DN150）

　　三、喷嘴流量计产品特点

　　精度高，重复性好：喷嘴流量计的精度为测量值的+0.5%，重复性为+0.2%。

　　量程比宽，压损低：喷嘴流量计正常情况下量程比为10 : 1。参数准确可以做到30 : 1，喷嘴流量计压力损失仅为喷嘴的1/5一1/10, 可大大降低运行能耗。

　　安装直管段要求：由于喷嘴流量计独特的中心流线形节流结构，很好地解决了直管段整流的问题，将不规则的流体直接整流成理想流体，前直管段0~ 3D,后直管段0~1D。

　　锥体的独特设计，保证了流体在流经锥体时，是一种渐变过程，无突变，流量先经过锥体后,在到达锥边,因此,锥体不会经常性受到流体的磨损。

　　长期稳定性好：值可保持长期不变，故仪表长期使用而无需重新标定。

　　喷嘴流量计与喷嘴节流装置一样， 工作温度与压力取决于管道和法兰的材质与等级。特殊的节流体，使其可测多相水流，电磁干扰介质，各种混合气休等。非常适合测量如燕汽、煤气、原油等脏污介质。

　　应用范围广，可测高温高压和复杂工况介质：喷嘴流量计运用工况范围非常广，温度-100℃~ 500℃，zui大压力40MPa，雷诺数范围广8X103~ 5X 106。

　　气体：水、天然气、空气、氧气，氮气、氢气、甲烷、丙烯、烟气、饱和蒸汽、过热蒸汽等。

　　液体:水、油品、乳化液、纯水、双氧水、甘油、醉类、净水、污水、各种腐蚀性介质等。

　　具有自清洁能力：差压式喷嘴流量计的特殊设计，使其锥体不有在死区，因此在锥体上不会堆积流体的碎纸、粘渣和杂质，具有自清洁功能。

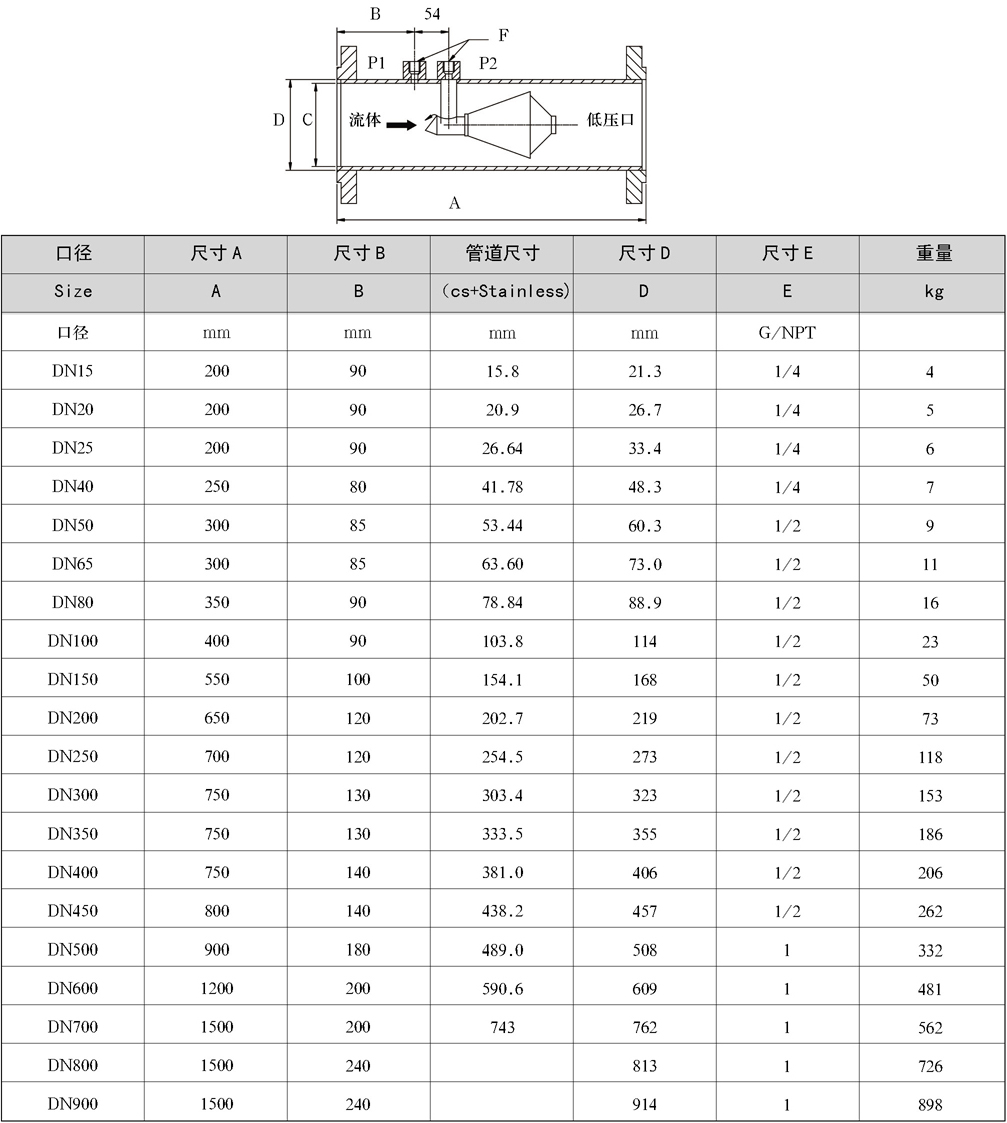

　　四、喷嘴流量计前后管道型尺寸

　　订货时请提供如下参数：

　　1、口径（单位: mm） 2、测量介质名称3、zui大测量范围4、正常工作范围5、zui小工作范围6、工作压力7、工作温度8、介质密度9、介质粘度10、 使用当地平均大气压力

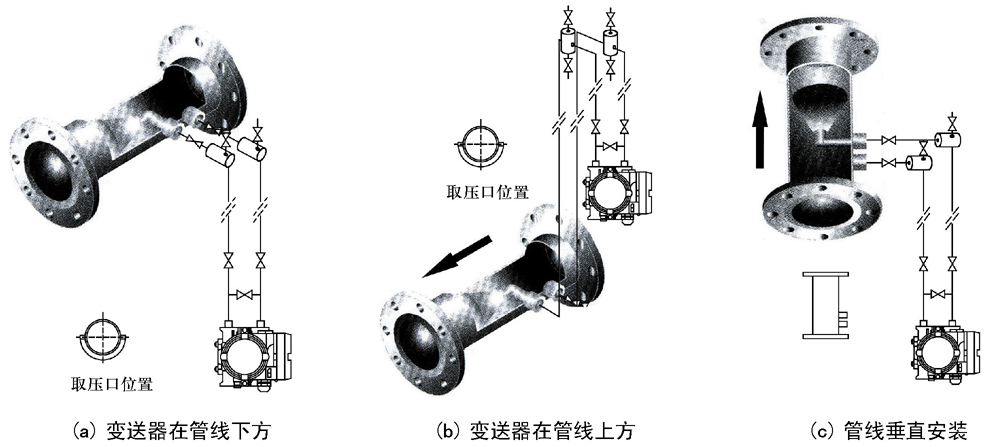

　　五、喷嘴流量计安装

　　5.1介质为洁净液体时

　　5.3介质为蒸气体时

　　六、喷嘴流量计注意事项

　　（1）用户在选型时应提供准确、科学的相关参数，尤其在测量多组分气体时应更加注意；

　　（2）喷嘴是差压式仪表，同样遵守差压式仪表测量系统的相关要求；

　　（3）喷嘴与喷嘴等其他节流装置使用方法一样，应根据标准节流装置的要求铺设导压管路；

　　（4）应根据使用情况选择合适型号喷嘴，精度要求较高时zui好选择VCH精密测量管式

　　（5）喷嘴虽然直管段要求相对极短，但能够安装在有较长直管段的地方更好；

　　（6）小管径测量时须保证介质中无大颗粒物质或长纤维物存在，否则会堵塞流通缝隙；

　　（7）监视或一般控制用喷嘴，可根据情况三年左右周期进行标定；

　　（8）贸易结算等精密测量喷嘴，应按照国家相关法规进行定期检验；

　　七、喷嘴流量计订货须知

　　在咨询或订货时，请按照要求认真填写下列咨询表中的各项参数，务必真实可靠，以便我们为您正确选型和生产。

　　填写说明

　　1、介质为混合物时，如无法给出工况密度、粘度，则必须给出组分百分比；2、脏污介质应说明其中的污物种类及其脏污程度；3、特殊环境、介质使用，须详细说明对仪表的要求；

　　4、请复印后使用。参数不同的仪表不能使用同一份咨询单。

　　选型举例：

　　LVD-050FA1633300N0上述选型表示：

　　LVD：精度管道型 0050：口径DN50  F：法兰连接 A：ANSI标准 16：1.6MPa 3：测量管材质为304不锈钢 3：测量元件材质为304不锈钢 3：法兰材质为304不锈钢 0：不带变送器 0：不带二次显示表  N：不防爆  0 ：无附件
