产品概述

　　1.1 用途

　　楔形智能流量计是我公司长期在油田实地考察总结以往流量计在油田使用中的缺点而研制开发的适用于粘滞性液体的流量测量粘度可高达 500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量。

　　1.2 构成

　　楔形智能流量计由流量传感器压力传感器温度传感器流量、温度显示仪压力显示仪高压、低压声光报警部分构成。

　　1.3 特点

　　1、采用V型体节流件可消除滞留区防止系统出现堵塞现象。

　　2、雷诺数的适用范围广雷诺数为 500 时仍保持差压与流量的平方关系。

　　3、安装使用及维护方便。

　　4、测量精度高流量校准扩展不确定度0.5--0.2水校或油校。

　　5、长期稳定性好被用户誉为零故障率仪表。

　　6、一次表分体式更换楔形件中间可扩展量程。

　　7、款式多样

　　普通型量程比在 1：10 范围内流量系数的非线性误差为1。

　　高性能型量程比在 1：3 范围内流量校准扩展不确定度为0.5

　　0.2。

　　8、可根据现场压力情况设定超压报警值与低压报警值在使用中出现超压或低压情况时仪表自动声光报警有效的防止因超压而引起的生产安全

　　事故的发生。

　　二、工作原理

　　2.1 测量原理

　　当充满管道的流体流经楔形孔板时在楔形孔板上游侧和下游侧测到流体的差压差压变送器、温度变送器、压力变送器将差压、温度、压力信号转为为4~20mA.dc 电流信号输出，这些信号经智能流量运算器、温度运算器、压力运算器处理后其示值即为流量值、温度值、压力值。同时压力值与设定值进行对比确定是否报警。

　　 被测介质密度， kg/m3

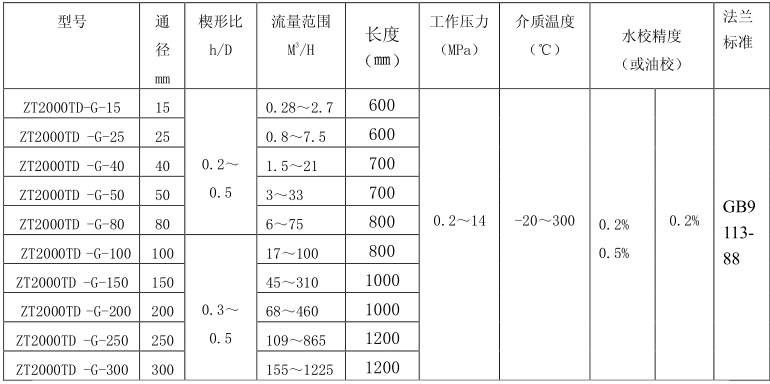

　　三、主要技术参数

　　性能规格
