标准孔板流量计安装
随着科技不断进步,产品不断更新,热工仪表也在不断的更新换代。其中流量计的种类更是多到让用户眼花缭乱,用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了标准孔板流量计安装的文章。

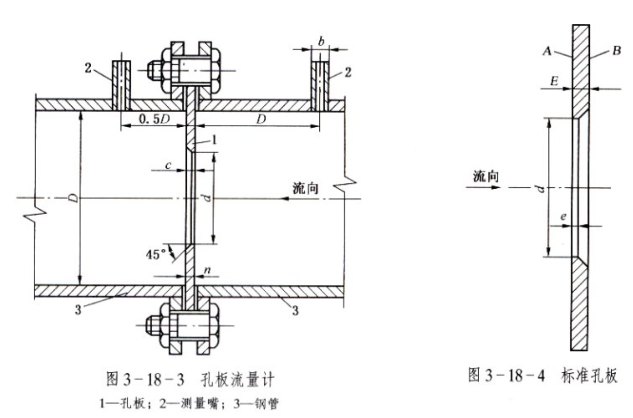

孔板流量计有孔板、 取压嘴和钢管组成, 安装过程中, 应注意孔板的安装方向, 具体如图所示。
2.孔板安装要求
(1) 孔板上游侧的测量管长度为 10D, 下游侧的长度为 4D。
(2) 测量管内必须满足表面清洁, 无凹陷和沉淀物, 相对粗糙度 K/D 应少于或等于 0.001。
(3) 孔板上下游所需直管长度不得小于以下要求:
相信通过以上标准孔板流量计安装的全部容,能够使大家有一个较为全面的认识,对选择合适的孔板流量计有所帮助。如有疑问,可以随时联系我们。
