机翼测风装置的测量原理
随着科技不断进步,产品不断更新,热工仪表也在不断的更新换代。其中节流装置的种类更是多到让用户眼花缭乱,用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了机翼测风装置的文章。
一、概述
机翼测风装置是国内外电力行业一、二次风量测量中运用最广的一种流量测量装置,它适用于空气流量较大、风道截面积大、流速较低、直管段长度较短的情况,是一种传统的风量测量装置。我公司依据各种不同的风道形状、尺寸、及风量等技术条件设计、制造出不同类型的机翼型风量测量装置,可用于矩形及圆形管道。
二、测量原理

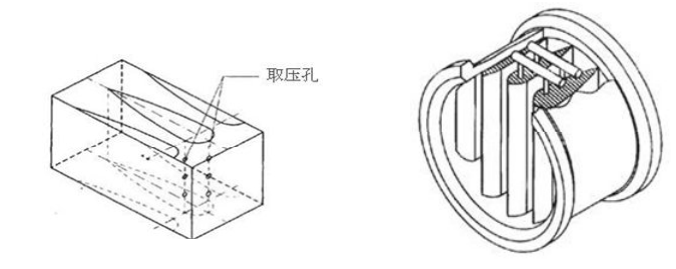

机翼测风装置是采用一种机翼形节流件的节流式流量传感器。结构原理图如下:
按伯努力方程基本原理,机翼式测风装置计算公式为:
式中:Qm,Qv分别为质量流量(㎏/s)和体积流量(m
3/s);
C流出系数;
m流通面积比;
D管道内径,m;
被测流体密度,㎏/m;
差压,Pa;
三、特点
机翼测风装置是目前用的比较广泛的一种测风装置,它与其它测风装置比较有如下优点:
1、核心节流元件为流线型机翼形状,其阻力系数达到了最小极限。压损较小,产生的压损不超过差压值的14%。
2、采用了多个翼形管,增加了检测点,提高了测量精确度;翼形管增多,则翼形管长度缩短,从而使管段长度缩短,减少了体积,降低了重量。
3、在每个翼形管上选择的检测点是采用等面积法,从而使测得的流量接近真值,确保了测量精确度。
4、采用独特的机翼腔体取压法,彻底解决了堵塞问题,在翼形管外部增加了排污装置和疏通装置,确保运行安全和维修方便。
5、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。
相信通过以上机翼测风装置的全部容,能够使大家有一个较为全面的认识,对选择合适的机翼测风装置有所帮助。如有疑问,可以随时联系我们。
