内藏式文丘里管的适用范围
概述
内藏式文丘里管主要是针对工业企业中大管径、低流速、大流量各类气体进行流量测量，具有独特的结构设计，并在国家大型重点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等行业大管径流体的控制与计量。
适用范围
1、公称直径：圆形管道：350mmDN4000mm
矩形管道：350mm350mmDN4000mm4000mm
2、介质温度：t450℃（大于450℃时，订货时请注明）
3、公称压力：PN6.4MPa
4、稳定度：10Pa
5、精度等级：0.5级，1级，1.5级
主要特点
1、对流体产生的阻力小、能耗低。
2、差压大、精度高、测量范围宽。
3、稳定性好，有平滑的差压特性。
4、因其独特的结构，长期使用不易发生堵塞现象。
5、安装方便，便于维护。
6、要求的前直管段比标准节流装置短，约前1.5D，后0.5D
结构形式

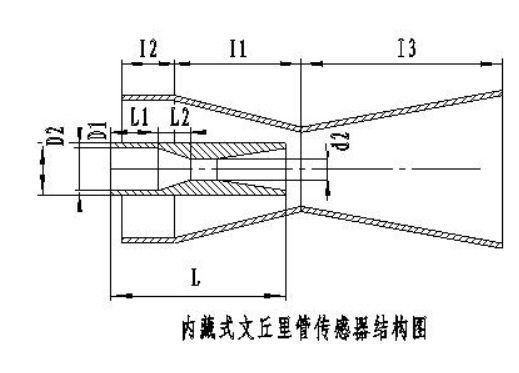

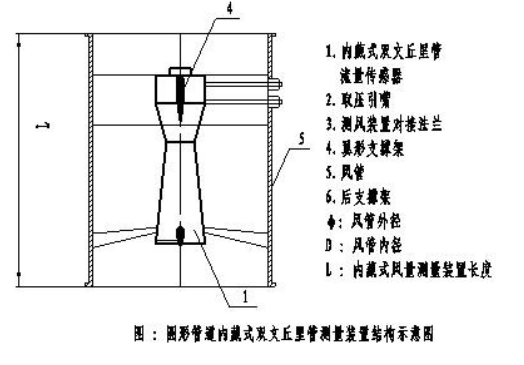

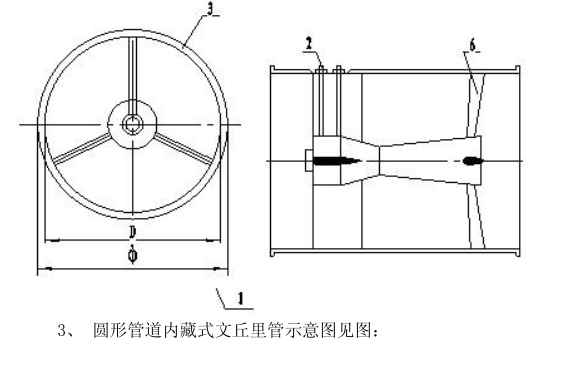

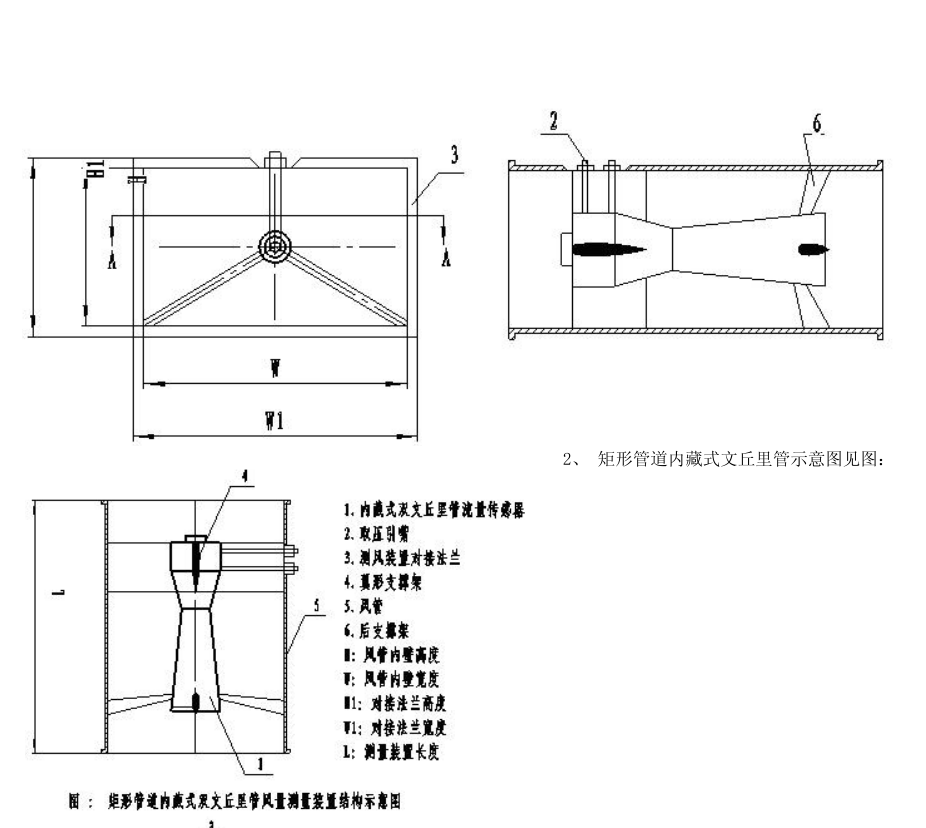

1、文丘里管道结构示意图见图
