多孔平衡流量计的安装说明
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下多孔平衡流量计的安装说明。
多孔平衡流量计一般分为夹持式和法兰式, 根据用户要求采用不同的连接方式。
1、 直管段要求
节流装置部分在出厂前已组装好, 可以直接安装在管道上, 安装时前直管段为3D, 后直管段为1 D。

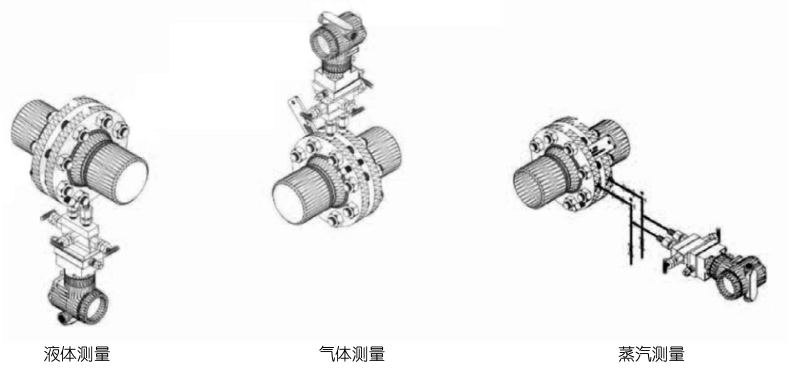

2、 水平管道的安装(如下图) :
对液体介质, 引压口和变送器装在管道下方左右45℃区间; 气体介质, 引压口和变送器装在管道上方左右45℃区间; 蒸汽介质, 引压口水平, 加装冷凝装置。

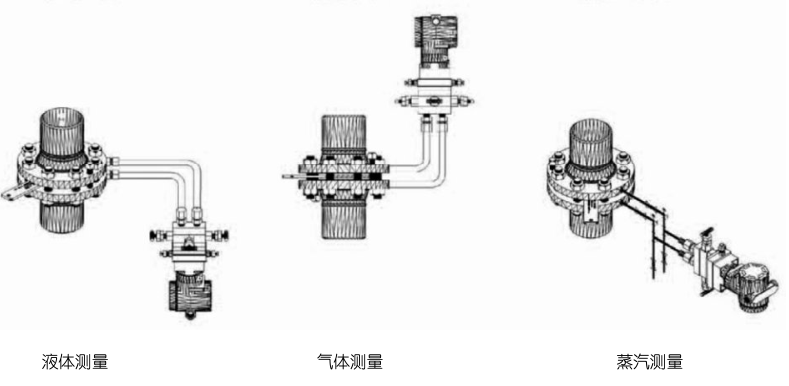

3 垂直管道的安装(如下图) :
对液体介质, 变送器装在引压管的管下方; 气体介质, 变送器装在引压管的管上方; 蒸汽介质, 引压口水平,加装冷凝装置。
相信通过以上多孔平衡流量计的安装说明的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
