气体流量计的分类

　　西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM（代工），拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下气体流量计的分类。

　　流量计的种类多种多样，有的可以用来测量液体介质，有的可以测量气体，还有的流量计可以用来测量蒸汽等，只有对这些流量计的工作原理及特性有所了解，在选择时才不会手足无措。那么，测量气体的流量计都有哪些呢？下面，我们就来简单了解下气体流量计的种类。

　　1、速度式流量计

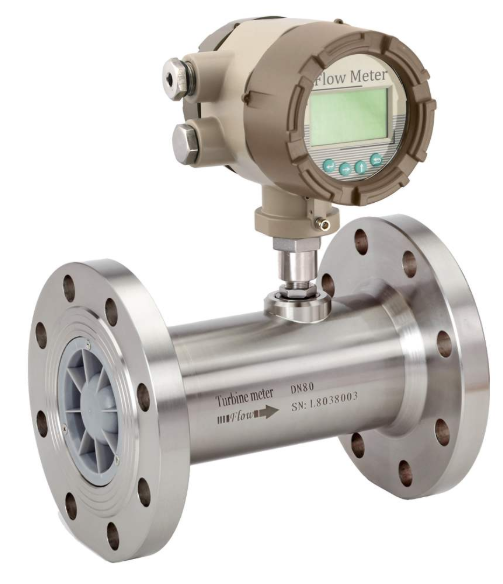

　　气体涡轮流量计

　　速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。工业应用中主要有：

　　①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。在一定的流量(雷诺数)范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

　　②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。在一定的流量(雷诺数)范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。

　　③旋进旋涡流量计：当流体通过螺旋形导流叶片组成的起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动。在一定的流量(雷诺数)范围内，旋涡流的进动频率与流经旋进涡流量传感器处流体的体积流量成正比。

　　④时差式超声波流量计：当超声波穿过流动的流体时，在同一传播距离内，其沿顺流方向和沿逆流方向的传播速度则不同。在较宽的流量(雷诺数)范围内，该时差与被测流体在管道中的体积流量(平均流速)成正比。

　　速度式气体流量计一般由流量传感器和显示仪组成，对温度和压力变化的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)、流量积算仪(温压补偿)或流量计算机(温压及压缩因子补偿);对准确度要求更高的场合(如贸易天然气)，则另配置在线色谱仪连续分析混合气体的组分或物性值计算压缩因子、密度、发热量等。

　　2、容积式流量计

　　罗茨流量计(气体腰轮流量计)

　　在容积式流量计的内部，有一构成固定的大空间和一组将该空间分割成若干个已知容积的小空间的旋转体，如腰轮、皮膜、转筒、刮板、椭圆齿轮、活塞、螺杆等。旋转体在流体压差的作用下连续转动，不断地将流体从已知容积的小空间中排出。根据一定时间内旋转体转动的次数，即可求出流体流过的体积量。

　　在标准状态下，容积式流量计的体积流量计算公式与速度流量计相同。气体容积式流量计属机械式仪表，一般由测量体和积算器组成，对温度和压力变化的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)、流量积算仪(温压补偿)或流量计算机(温压及压缩因子补偿)。

　　3、差压式流量计

　　孔板流量计（差压式流量计）

　　差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等)，在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究充分等而得到广泛的应用。

　　相信通过以上气体流量计的分类的全部容，能够使大家有一个较为全面的认识，对选择合适的液体流量计有所帮助。如有疑问，可以随时联系我们。
