楔形流量计直管段要求
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下楔形流量计直管段要求。

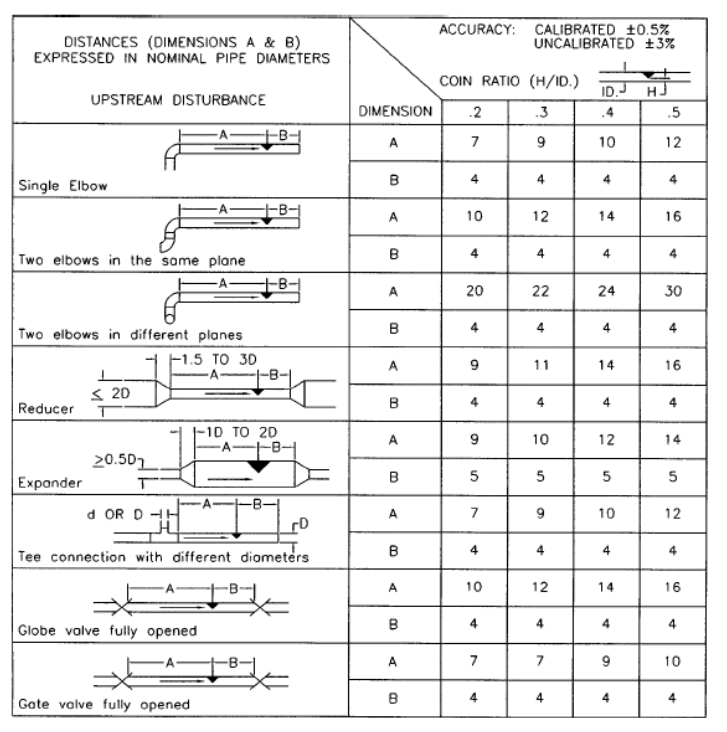

楔形流量计直管段要求:不同的管道结构对被测流体的扰动会对测量精度产生影响。应用以下推荐的最小上、下游直管段要求可以获得理想的均匀流体形态。
注意:
1.如果上、下游直管段只能满足上表中所示的一半,测量精度值也相应的应该加1个百分点。
2.任何稳流器应安装于节流元件和上游或上游与节流元件最近的管道结构之间。稳流器与上游管道结构之间的最小距离应为10D;稳流器与楔式流量计之间的最小距离应为15D。
3.对于其他管道结构,请联系PRESO。
楔形流量计安装位置的选择

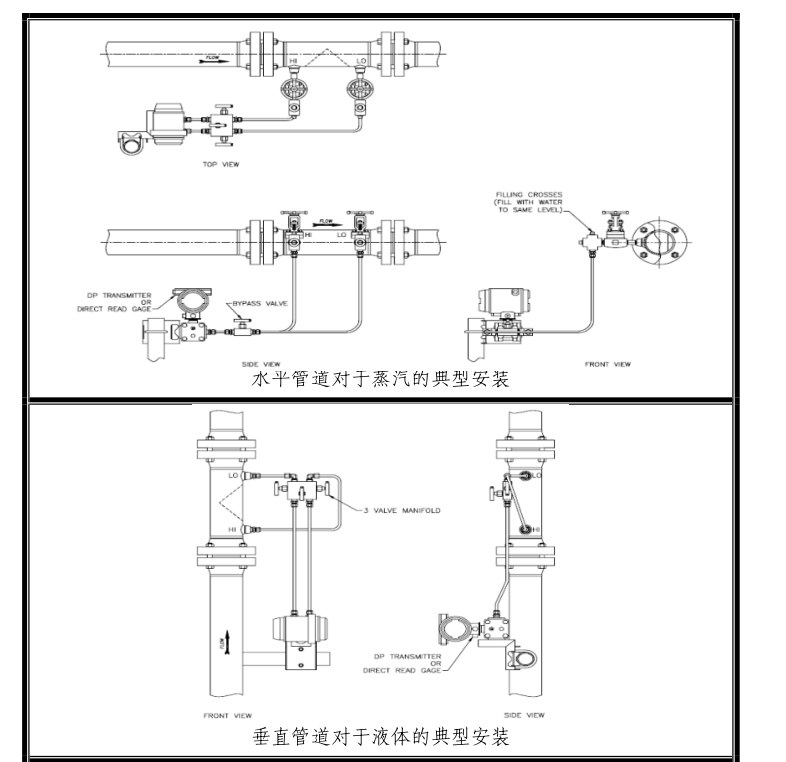

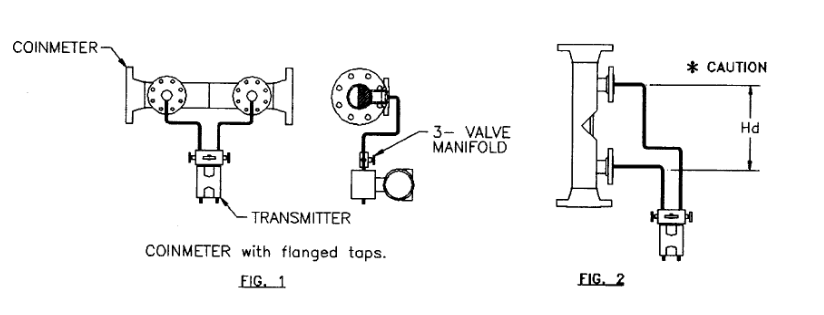

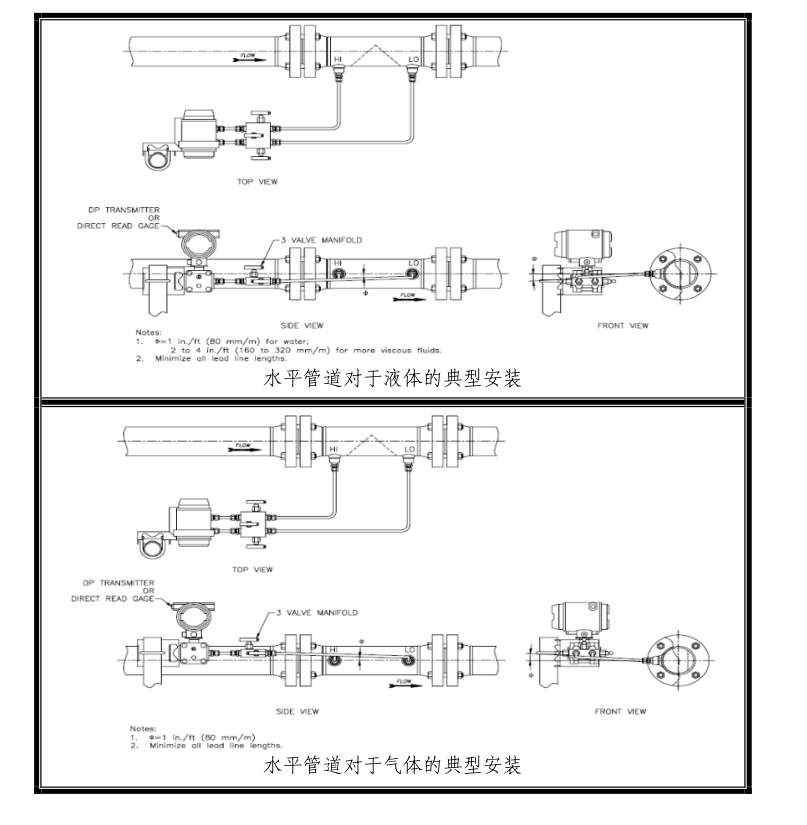

对于楔式流量计的水平安装方式,取压口推荐为延管道中心线旋转90。如FIG.1)这种安装方式可以避免杂质以及气泡在取压口的存积而对变送器取压造成的影响。其他安装方式也可以被采用,但必须考虑变送器处的排污、排气问题以及引压管线存在的高度差问题。

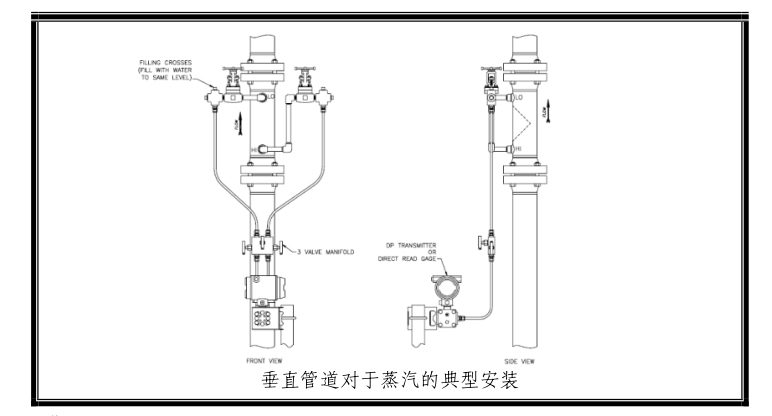

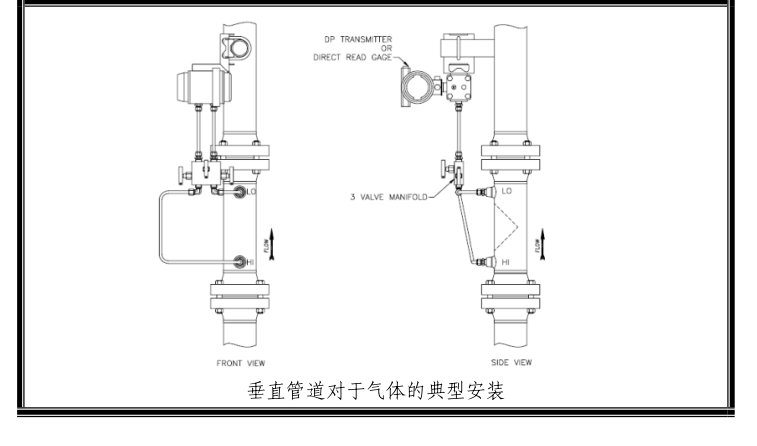

对于楔式流量计的垂直安装方式,在变送器的调零过程中一定要考虑可能会产生的静压头效果。楔式流量计与变送器之间的引压管最小应为3/8''管。(如FIG.2)变送器的调零过程中建议应用三阀组。
在所有安装进行之前,请检查楔式流量计外观有无损坏;尤其是密封面处的检查。任何损坏请及时向PRESO提出。每台流量计将标有流体流动方向。在应用被标定过的流量计时,没有按流体方向指示安装会导致测量结果的误差。
警告
确保被测流体的压力和温度不会超过流量计的最大压力和最高温度的设计值。一旦超过合适的压力或温度可能带来人员受伤或设备损坏。过程连接法兰应该与楔式流量计法兰相一致。
管线安装和紧固垫片的要求
所有法兰连接式楔式流量计须在与配对法兰连接面间加装垫片,确保所选垫片尺寸及等级与法兰相符,垫片的材质选择需注意可抵抗特殊过程流体的腐蚀。
在安装螺栓之前,确保垫片安装位置合适,垫片中心应与管道中心重合,以使垫片突出于管道内流通部分的面积尽量小。未对准的垫片可能会对流体带来更多的扰动。应使用合适的工具安装螺栓,并根据法兰类型及等级要求使用适当的螺栓扭矩。
所有扭矩类型遵照ANSI法兰等级。
应采用累进的方式上紧螺栓,以避免局部应力对垫片造成损坏。
不要超过规定的扭矩!
楔形流量计取压口的确认:
根据楔形流量计的工作原理,取压口的正确安装直接影响到流量计是否能正常测量。高压口总是应该连接于流量方向的上游一端,而低压口连接于流量方向的下游一端。取压口的选择必须考虑能够承受流体过程温度和压力条件,并应同时考虑对于流体腐蚀性的抵抗。PRESO提供三种取压口连接方式。(见下页)参看适当的变送器说明,与变送器的高、低压接口相连接。
在安装化学T型取压口压紧端盖螺栓时也应采用累进的方式以避免局部应力对垫片造成损坏。
ANSI法兰型取压口需要另一片配对法兰,其类型和等级应该与楔式流量计取压口上的一致,配对法兰上的螺栓及螺母作为变送器选型的可选项由变送器附带,楔式流量计并不附带。按照使用法兰的类型及等级采用推荐的扭矩。
现场所用PRESO流量计取压口的几种安装方式:

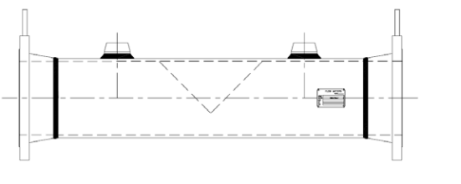

1、NPT螺纹取压口连接

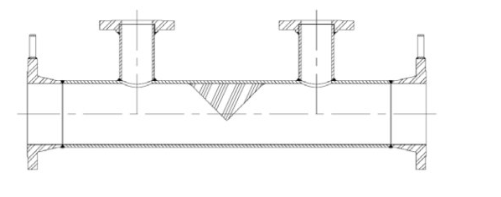

2、FLANGE法兰取压口连接

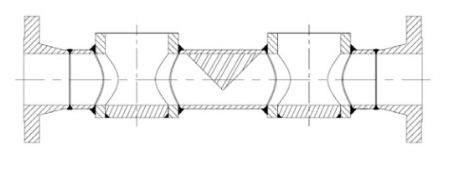

3、CHEMTEE化学T取压口连接
相信通过以上楔形流量计直管段要求的全部容,能够使大家有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
