V形锥流量计性能特点
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下V形锥流量计性能特点。
V形锥流量计性能特点
1精度高
V形锥流量计的精度为测量值的0.5%系统精度需参照应用条件及二次仪表的精度。
2重复性好
V形锥流量计的重复性好优于0.25%。
3量程比宽
V形锥流量计的量程较其它类型的差压流量计大得多正常情况下为10:1若有必要也可加大。
在雷诺数高于8000时输出信号为线性若低于8000也可测量但需对输出信号根据曲线进行修正。
4直管段要求低

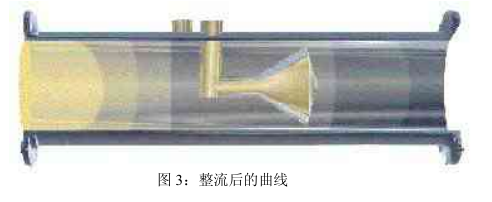

伯努力方程要求受测流体为理想流体在实际应用中这是根本不可能的很多情况会造成流体分布不均匀如弯头、阀门、缩径、扩径、泵、三通等等对其它仪表而言这是一个很难解决的问题。V形锥流量计可在极为恶劣的情况下均匀流体分布如在紧邻仪表上游有单弯管、双弯管经过锥体整流后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度。由于V形锥流量计可均匀流体分布曲线因此同其它类型的差压流量计相比对上、下游直管段的要求小建议安装时在上游留0-3D的直管段在下游留0-1D直管段当用户的管道尺寸大、管道价格高或直管段不够的情况下V形锥流量计将是最佳选择。在过去十年内对V形锥流量计的上游有一个90的单弯管或两个不在同一个平面上的双弯管的情况进行了测试测试结果表明V形锥流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
5长期稳定性好
锥体特有的外形设计保证流体在流经锥体时是一种渐变的过程因此锥边不会经常性地受到不洁流体的磨损β值可保持不变仪表可长期使用而勿需重新标定。
6信号稳定

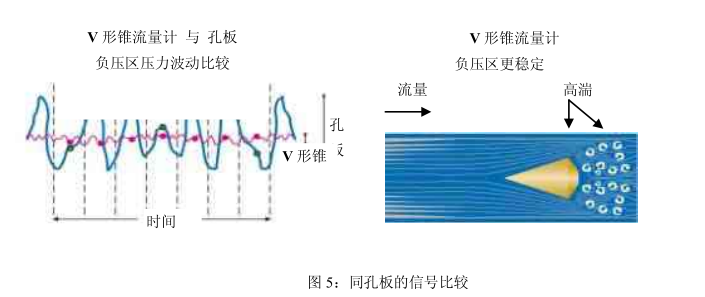

所有的差压型仪表都会有信号波动也就是说即使流体非常稳定通过一次节流元件产生的信号也会有信号波动。对孔板而言在节流件后形成的旋涡较长这些长的旋涡会产生高幅、低频波动信号这些信号会对差压表的读数造成干扰。而V形锥流量计会在其下游形成小旋涡这些小旋涡会产生低幅、高频波动信号因此V形锥流量计上叠加的是一个高频信号V形锥流量计产生的信号同孔板产生的信号对照见图5
7永久压力损失低
由于没有突出的档板因此V形锥流量计的永久压力损失比孔板低。另外由于信号稳定所以同其它差压式仪表相比V形锥流量计的满量程差压值低满量程流量的差压值可为4~5Kpa或更小这也使V形锥流量计的永久压力损失可以最大限度地减小。
假设压力为1kg的空气,流过口径为DN350的管道,流量为10000m3/h,孔板的压力损失比V形锥多
3kpa,我们可以计算一下一年可以节省多少资金:
功耗损失=体积流量*压力损失
=10000m3/h*3kpa
=778m3/s*3000pa
=778m3/s*3000N/m
=8334Nm/s
=850.4kgf.m/s
假设工业用电0.4元/度,一天24小时,全年365天节省费用8.34kw*24小时*365天*0.5元/度=36529元采用V形锥流量计效益显见。
8尺寸
由于V形锥流量计锥体独一无二的设计使得其β值范围广标准β值范围为0.45、0.55、0.65、0.75及0.85。
9无滞留死区
由于锥体的这种吹扫式设计不存在死区因此在锥体上不会堆积流体的碎片、粘渣或杂质这种结构非常适合测量类似渣油、原油、高炉煤气、焦炉煤气等脏污介质。
10四种主要结构形式
V形锥流量计主要有四种结构型式法兰连接式、管道直焊式、夹装式和锥体直装式。
相信通过以上V形锥流量计性能特点的全部容,能够使大家对V形锥流量计性能特点有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
