智能靶式流量计
西安华恒仪表制造有限公司是掌握流量计、压力变送器、密度计、液位计核心技术的仪表生产厂家。主要生产流量计/压力变送器/密度计/液位计OEM(代工),拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下智能靶式流量计。
一、 概述
靶式流量计于六十年代开始应用于工业流量测量, 主要用于解决高粘度、 低雷诺数流体的流量测量, 先后经历了气动表和电动表两大发展阶段, 智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上, 采用了新形式的差动传感器。 采用新式差动传感器是该新型产品真正实现高精度、 高稳定性的关键核心, 彻底改变了原有应变片式靶式流量计温漂大, 抗过载(冲击) 能力差, 存在静态密封点等种种缺陷, 不但发挥了靶式流量计原有的技术优势, 同时又具有与容积式流量计相媲美的测量准确度, 加之其特有的抗干扰、 抗杂质性能, 除能替代常规流量计所能测量的流量计量问题, 尤其在小流量、 高粘度、 易凝易堵、 高温、 低温、 强腐蚀、 强震动等流量计量困难的工况中具有很好的适应性。 目前已广泛应用于冶金、 石油、 化工、 能源、食品、 环保等各个领域的流量测量。
二、 原理及特性
1、 结构
智能靶式流量计主要由测量管(外壳)、 新型传感器(含阻流元件)、 积算显示和输出部分组成。 根据不同的介质和工况,必须选用相适应的传感器, 因此, 用户提供准确的计量对象及参数, 生产厂家选用合适的传感器是产品能否计量准确的关键。
2、 工作原理
当介质在测量管中流动时, 因其自身的动能通过阻流件(靶式流量计) 时而产生的压差, 并对阻流件有一作用力, 其作用力大小与介质流速的平方成正比, 其数学方式表达如下:
F=C d AV 2 /2
式中: F阻流件所受的作用力(kg)
C d 物体阻力系数
A阻流件对测量管轴向投影面积(mm 2 )
工况下介质密度(kg/m 3 )
V介质在测量管中的平均流速(m/s)
阻流件(靶) 接受的作用力 F, 经刚性连接的传递件(测杆) 传至传感器, 传感器产生电压信号输出: V=KF
式中: V传感器输出的电压(mV) , K比例常数,
F阻流件(靶) 所受的作用力(kg)
此电压信号经前置放大、 AD 转换及计算机处理后, 即可得到相应的瞬时流量和累积总量。
三、 产品特点
整台仪表结构坚固无可动部件, 插入式结构, 拆卸方便;
可选用多种防腐及耐高低温材质(如哈氏合金, 钛等);
传感器不与被测介质接触, 不存在零部件磨损, 使用安全可靠;
具有多种安装方式供选择, 如选择在线插入式, 安装费用低;
具有一体化温度、 压力补偿, 直接输出质量或标方;
具有可选小信号切除、 非线性修正、 滤波时间可选择;
能准确测量各种常温、 高温 350 度、 低温-100 度工况下的气体、 液体流量;
灵敏度高, 能测量超小流量, 其可测低流速为 0. 8m/s, 测量范围宽, 最大可达 1: 30;
计量准确, 精度可达到 0. 2%;
重复性好, 一般为 0. 05%~0. 08%, 测量快速;
压力损失小, 仅为标准孔板的 1/2△P 左右;
抗干扰, 抗杂质能力特强; 抗震动性强, 一定范围内可测脉动流。
可根据实际需要更换阻流件(靶片) 而改变量程;
低功耗电池现场显示, 能在线直读示值, 显示屏可同时读取瞬时和累积流量;
多种输出形式, 能远传各种参数;
可测量双向流, 正负向累计分别计量;
。 可测量液体热量, 显示热焓值;

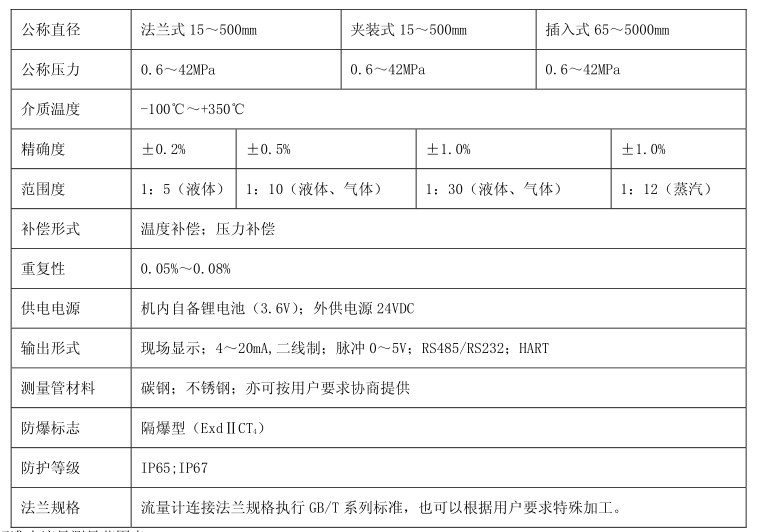

四、 主要技术参数表

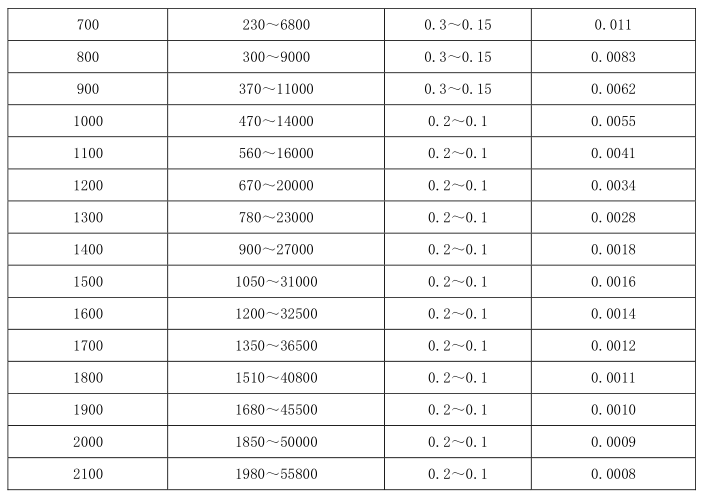

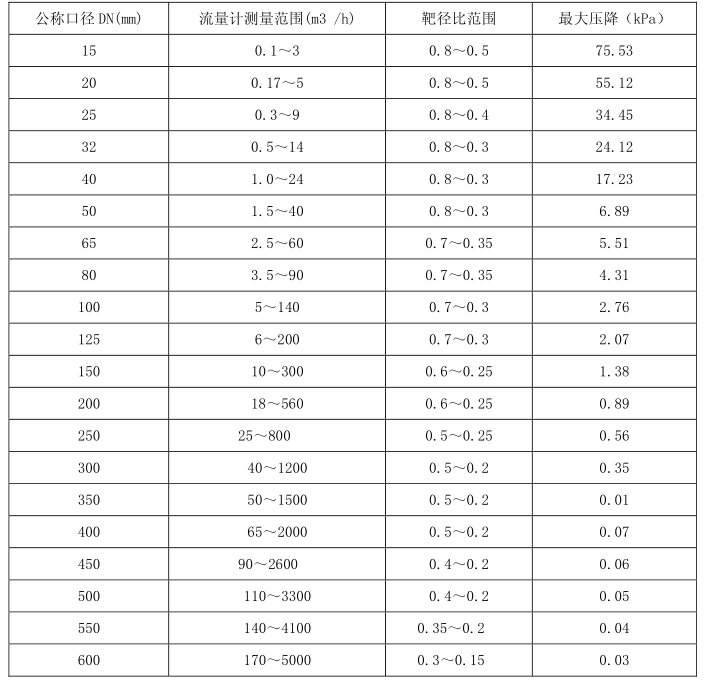

五、 标准水流量测量范围表
相信通过以上智能靶式流量计的全部容,能够使大家对智能靶式流量计有一个较为全面的认识,对选择合适的液体流量计有所帮助。如有疑问,可以随时联系我们。
