文丘里管流量计测量原理

　　一、 概述

　　文丘里管是根据文丘里效应研制开发的一种节流式流量传感器， 是一种标准节流装置。 文丘里管按结构分为标准文丘里管和通用文丘里管。

　　标准（经典） 文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、 具有机械加工收缩段的标准文丘里、 具有粗焊铁板收缩段的标准文丘里。

　　标准文丘里按国标 GB/T2624-2006 进行设计制造， 按国标 JJG640-94 进行检定。

　　通用文丘里系列流量传感器除了 继承了 标准文丘里管准确度高， 重复性好， 压损小， 所需前直管道短等优点， 还具备自身装置小， 防堵的优点。 可用于两向流， 混相流， 低流速、 大管径， 异形管道等复杂流量问题的测量。

　　二、 测量原理

　　充满管道的流体， 当它流经管道内的节流件时， 流速将在文丘里管喉颈处形成局部收缩， 因而流速增加， 静压力降低， 于是在节文丘里管喉颈前后便产生了 压差。 流体流量愈大， 产生的压差愈大，这样可依据压差来衡量流量的大小。 这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

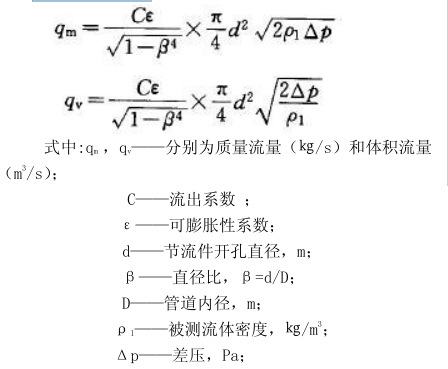

　　流量计算公式：

　　三、 特点

　　1. 标准（经典） 文丘里管是按国标 GB/T2624 设计制造， 按国标 JJG640 检定的标准节流装置， 无需标定。

　　2. 在标准节流装置中， 它所要求的上、 下游直管段最短， 永久压力损失最小。

　　3. 性能稳定、 可靠性高。

　　4. 计算准确、 能耗小。

　　5. 可用于液体、 气体、 蒸汽及两相流等各种脏污介质。

　　6. 结构简单， 易安装， 维护方便。

　　7. 标准文丘里本体较长大约是管径的 2～5 倍。

　　四、 主要技术参数

　　1. 公称直径： 50mmDN3000mm

　　粗铸收缩段： 100mmDN1600mm

　　机械加工收缩段： 20mmDN250mm

　　粗焊铁板收缩段： 100mmDN3000mm

　　2. 节流孔径比 ： 0.3 0.75

　　粗铸收缩段： 0.3 0.75

　　机械加工收缩段： 0.4 0.75

　　粗焊铁板收缩段： 0.4 0.7

　　3. 雷诺数范围： 2-10 5 ReD2-10 6

　　粗铸收缩段： 2-10 5 ReD2-10 6

　　机械加工收缩段： 2-10 5 ReD10 6

　　粗焊铁板收缩段： 2-10 5 ReD2-10 6

　　4. 精度等级： 0.5 级、 1 级、 1.5 级、 2 级

　　5. 工作压力： 公称压力： PN42Mpa

　　6. 介质温度： -50℃t500℃

　　7. 参照标准： GB/T2624-2006、 JJG640-94 及 ASME PTC 19. 5-2004

　　8. 连接方式： 法兰连接、 焊接、 螺纹

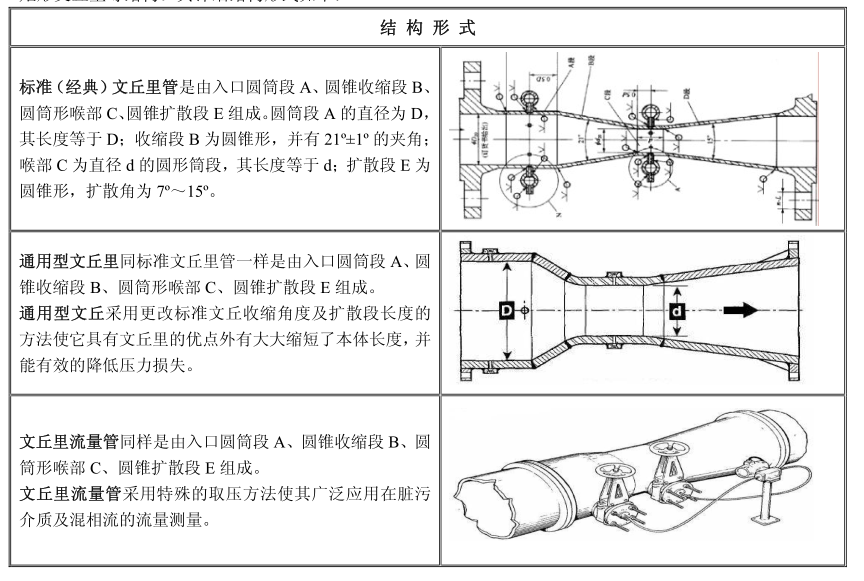

　　五、 结构形式及主要技术参数

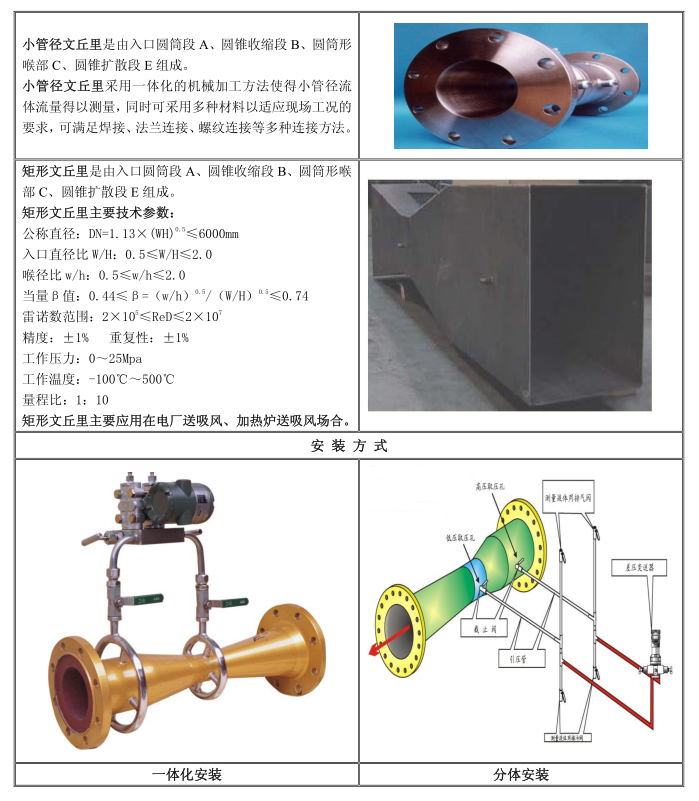

　　文丘里根据制造工艺和用途分为： 标准文丘里、 通用文丘里、 文丘里流量管、 小管径文丘里、矩形文丘里等结构。 其详细结构形式如下：
