　　一、弯管流量计系统构成

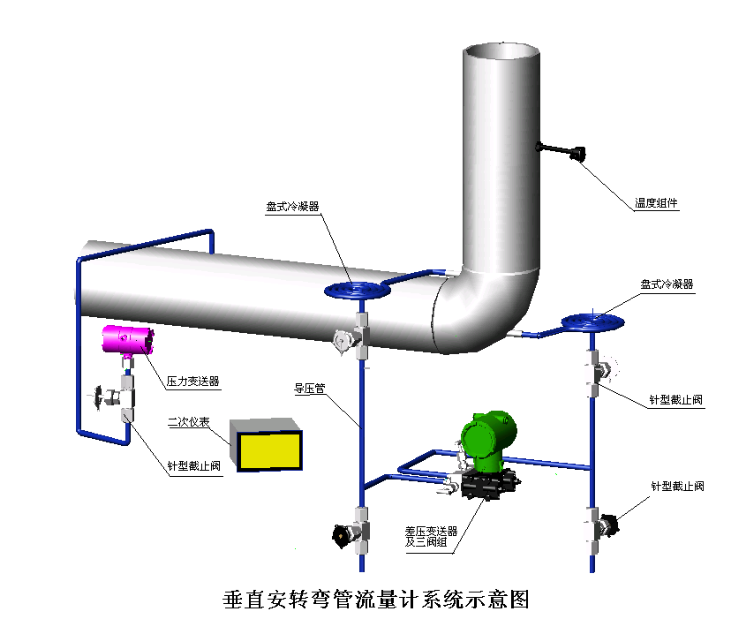

　　弯管流量计属于差压式流量计的一种，其系统构成如下图(以90弯管传感器为例)：其中弯管传感器、差压变送器是系统必不可少的部分。压力变送器、温度组件（可以是Pt100铂电阻或其和温度变送器的组合）可根据测量介质、工况条件和实际生产要求而相应取舍。

　　二、弯管传感器的分类和结构示意图

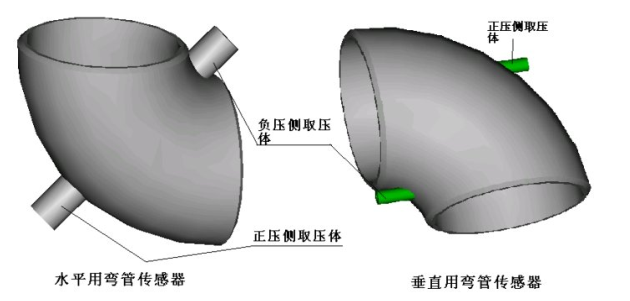

　　弯管传感器依靠流体的离心惯性力来测量流量的，90和135弯管传感器是安装在工艺管道的转弯处，替换原有的弯头，。90和135弯管传感器依转弯所形成平面的不同分成垂直用弯管传感器（转弯发生于一个铅垂面上）和水平用弯管传感器（转弯发生于一个水平面上）。垂直用弯管传感器又按安装具体方位细分为正压测在上的弯管传感器和负压测在上的弯管传感器，需要说明的是测量蒸汽和水等液体时这两种垂直用弯管传感器外形时一致的，制作安装没有特殊意义。但对于测量空气、煤气等气体介质制造时是有区别的，必须明确说明。90其外形结构见图如下，弯管45方向上焊接的一小段直管称之为取压体。

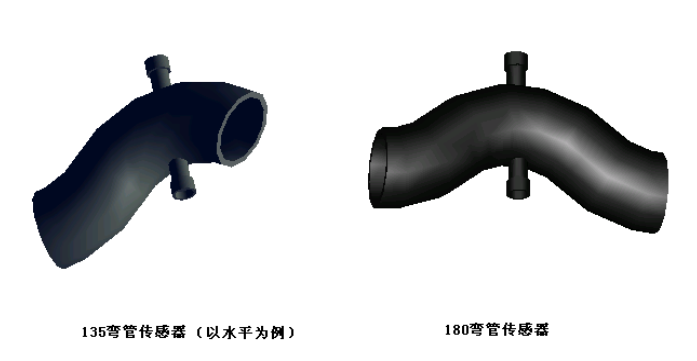

　　135和180弯管传感器外形图如下：180弯管传感器只有水平形式。

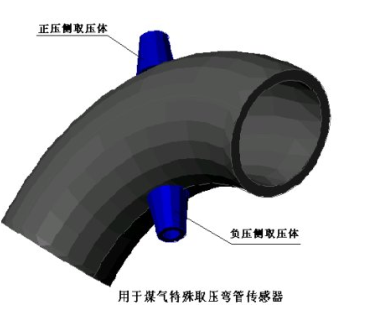

　　弯管传感器测量介质不同（主要是考虑脏污程度、气体湿度及是否容易结晶等），弯管传感器的加工制造亦稍有不同。依测量介质又将弯管传感器分为特殊介质用弯管传感器和普通介质用弯管传感器。下图给出了用于测量焦炉煤气用90弯管的外形图。

　　无论哪一种弯管传感器，弯管弧长大的一方为正压侧，接差压变送器的正压室（差压变送器说明书中有详细介绍和标注）。

　　事实上，弯管传感器采用焊接法安装在测量管道的九十度转弯处，其空间安装状态原则上可以是任意的，也就是说弯管传感器在安装时没有严格的方位或方向要求。

　　三、弯管流量计系统的附件

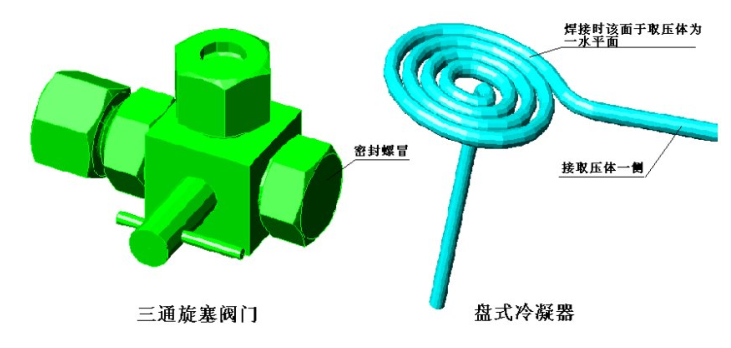

　　弯管流量计属于差压式流量计，附件大都和孔板等差压流量计相同（如用温、压密度补偿用的温度组件和压力变送器，仪表管用的针型阀门等），但有些附件是弯管流量计所独有的，这和弯管流量计的低差压、免维护特点是紧密联系在一起的。如用于蒸汽计量平衡液位用的盘式冷凝器，测量脏污介质防堵用的旋塞三通阀门。见下图

　　四、弯管流量计的安装

　　1、弯管传感器、盘式冷凝器、三通旋塞阀的安装

　　l90弯管传感器的弯径比固定在1.5D（弯管内径D），如替换处原弯头采用的为1.5D弯头，一般情况将原弯头顺焊口切掉即可正常安装。如替换处不是1.5D弯头，应补足安装空间（小于1.5D弯头时，原直管应切掉相应部分长度，大于1.5D弯头时，弯管传感器两边应补足相应长度），这时补足部分的焊缝距离应满足相应焊接规范的要求且距离弯管传感器的两个端面至少为1D。需要特别指出的是由于管道的安装应力、热应力等原因，切掉原弯头时最好按提供的弯管传感器的实际尺寸略少为宜。

　　对于水平用弯管传感器，测量介质为蒸汽或其他冷凝气体或温度较高（低）的液体时，焊接弯管传感器焊接时一定要保证两侧取压口及一起相连接的盘式冷凝器处于同一标高上。对于垂直用弯管传感器，要尽量保证两侧的取压口在一个铅垂面上（方便差压值的补偿修正）。由于弯管传感器两个取压口处于弯管的两侧，因此要想准确保证两个盘式冷凝器及取压口在同一水平面上是不容易的，

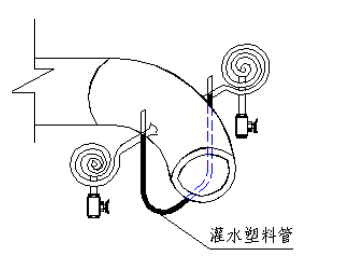

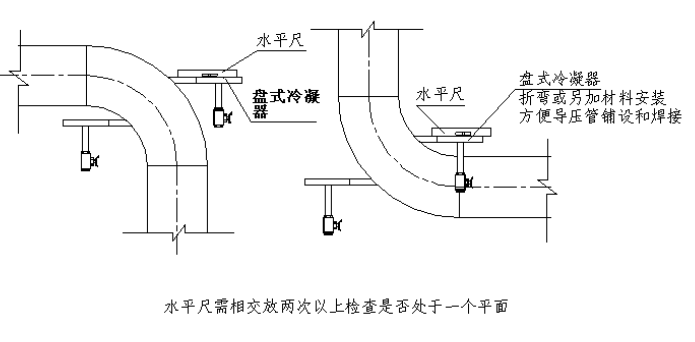

我们在这里提供一个简易测量方法供用户安装时参考（如图所示）。取一根足够长的透明塑料管灌满水，将塑料管两端分放在弯管两侧两个测压口处，利用塑料管两端可见的管内水平液面仔细调整两侧取压体的高度，就可以方便地使两侧取压体处于同一水平面上。盘式冷凝器只有在测量蒸汽时使用（替代原冷凝罐），无论是水平用还是垂直用弯管传感器，盘式冷凝器的螺旋面和相连接的取压体必须在同一水平面上，绝对不能安装成其他倾斜状态,其安装检查方法如图。水平尺放于盘式冷凝器后气泡在中间为水平位置，交叉放置两次都符合水平要求可判定盘式冷凝器与取压体在一个水平面上。（以90弯管传感器垂直安装为例，135弯管垂直安装类同。

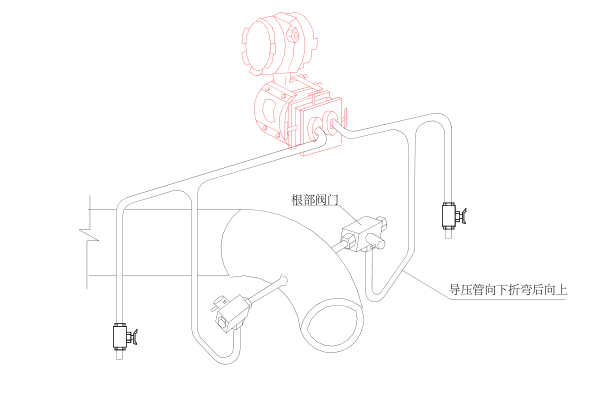

　　对于常温液体，弯管传感器的焊接不必要苛求两侧取压体的标高等事项，也不存在盘式冷凝器的安装问题。但当差压变送器的安装位置高于弯管传感器的安装位置时，取压体根部阀门后的导压管应向下折弯后在转而向上铺设即可。如图：

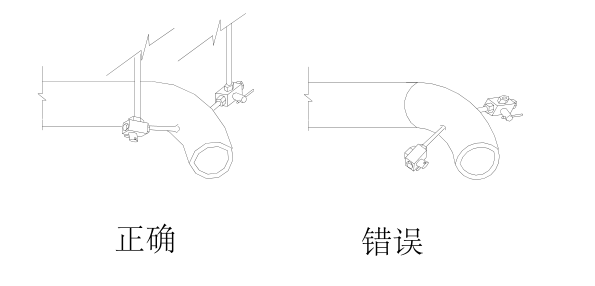

　　对于测量含有少许水分的空气、煤气等介质时，对于弯管传感器的安装要务必使取压体的倾斜角度指向上方（弯管传感器取压体的倾斜角度出厂时已制作完成），绝对不允许安装成指向下方。

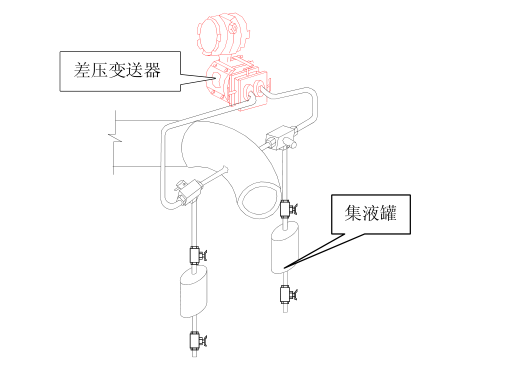

　　对于测量含有少许水分的空气、煤气等介质时，对于差压变送器的安装位置要尽量要尽量高于弯管传感器的位置，并最好加装集液装置。如图

　　三通旋塞阀应用于测量介质较脏或不能轻易停产检修的气体、液体等工业场合。安装的要点是与密封螺帽相对的一头直接接弯管传感器的取压体，另一侧接导压管。不可接反。否则起不到在线清理的作用。

　　2．差压变送器、压力变送器、温度组件、导压管的安装

　　这部分的安装同孔板流量计，具体参照有关的规范计、标准和相应产品的使用说明书。其中压力、温度组件在管道上的开孔应距离弯管传感器的端集液罐差压变送器面最好5倍管径以上。系统安装完成以后的状态参见系统示意图。

　　五、垂直安装弯管传感器差压值的修正问题（只对于蒸汽测量系统）

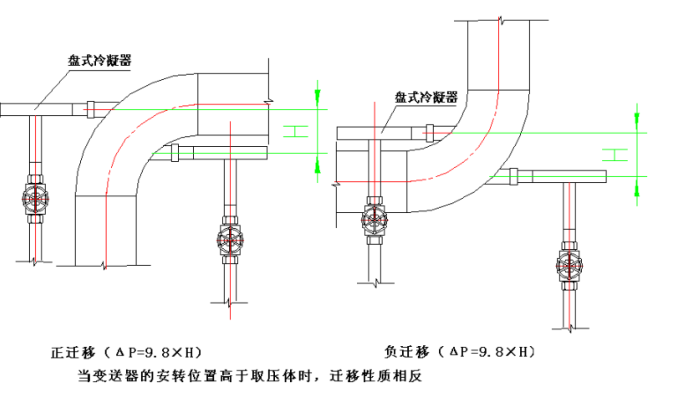

　　垂直安装的弯管传感器分为以下两种情况，一种是正压侧在上的安装状态，另一种为负压侧在上的安装状态。这两种安装状态都形成附加的差压值，使用时必须对差压变送器的零点进行迁移。具体是正迁移还是负迁移除和弯管传感器的安装状态有关外，还和差压变送器与弯管传感器的相对高低位置有关。迁移值的大小为重力加速度（一般取9.8）和正负压侧的高差（单位为毫米）的乘积，单位为帕斯卡。（附图以90弯管传感器垂直安装为例）

　　当差压变送器的安装位置低于两个取压体的标高且弯管传感器的正压侧在上时，差压变送器为正迁移（相当于在差压变送器的正压室加一个迁移值大小的差压，人为将差压变送器调至4mA电流输出，即动态零点）。负压侧在上则为负迁移（相当于在差压变送器的负压室加一个迁移值大小的差压，人为将差压变送器调至4mA电流输出，即动态零点）；当差压变送器的安装位置高于弯管传感器的两个取压体标高时，弯管传感器的正压侧在上时为负迁移，负压侧在上时为正迁移。

　　其中正、负迁移的概念较容易混淆（不同的书中概念也不统一），在这里按以上文字说明定义。
