　　西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下V锥流量计的参数_智能V锥流量计的特点。

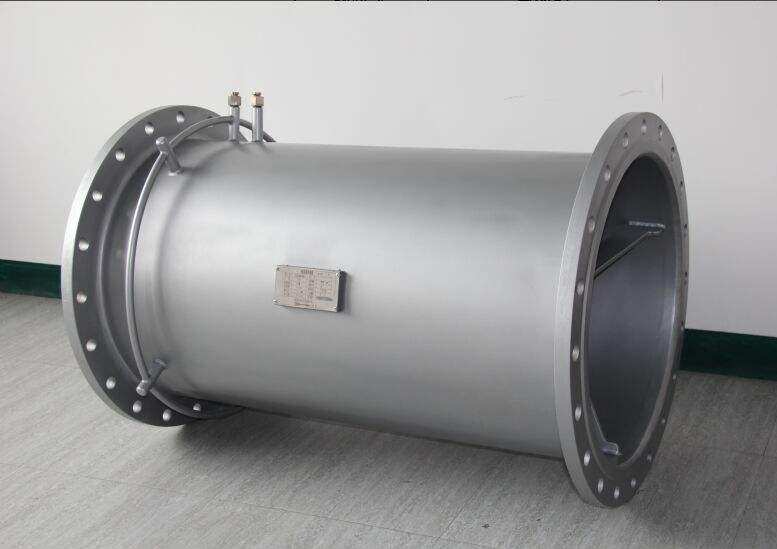

　　V锥流量传感器和差压变送器组合是一种新颖差压式流量计，可准确测量宽雷诺数范围内的各种流量条件的流体，和其他差压式流量计原理一样，都是根据在封闭管道中连续流动的流体能量守恒的伯努利定理进行测量，对于理想的流体，介质的流速与差压的平方根成正比。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数(8103Re5107)范围内各种介质的流量。

　　1、精度等级：0.5级，1.0级

　　2、工作压力：16MPa

　　3、工作温度：-30-450℃

　　4、环境温度：-30-70℃

　　5、管道内径：15-3000mm

　　6、输出信号：4-20mA

　　7、供电电压：24VDC

　　8、适用介质：几乎适用于所有气体、液体介质。

　　测量介质：液体、气体、蒸汽

　　公称通经：DN25mm～DN2000mm

　　公称压力：16MPa;最大42.0MPa

　　工作温度：-40℃～600℃

　　环境温度：-40℃～60℃

　　相对湿度：5%～90%

　　流量计精确度：0.5%、1.0%、1.5%

　　重复性：0.15%、0.33%、0.5%

　　范围度（量程比）：10：1

　　适用雷诺数：8000～1107

　　结构形式：法兰连接型、对夹型、特殊（按用户需求）

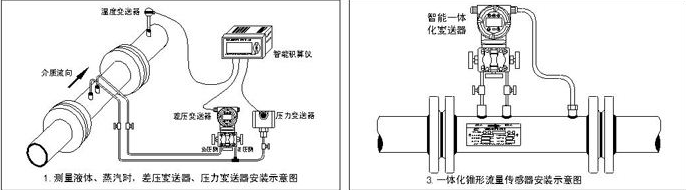

　　安装直管段长度：一般上游1～3D，下游0.5～1D

　　材质：碳钢、SUS304、SUS316L、其它

　　流向：水平、垂直、其它

　　等效直径比：0.45～0.85

　　推荐应用范围

　　饱和蒸汽流量测量

　　天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分气体、多组分气体、空气等各种气体流量测量

　　检测烟道气等排气流量

　　检测水、液化石油气、成品油、原油料、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流量在各种淤浆管路上应用

　　脏污介质的场合

　　直管段不足的场合

　　对精度要求较高的场合

　　多相流体测量

　　湿气体流量测量

　　V锥流量计的参数_智能V锥流量计的特点

　　智能V锥流量计的技术特点：

　　1、安装要求低：前0～3D直管道，后0～1D直管段；

　　2、量程比宽：通常为10∶1，选择合适的参数最高可做到50∶1；

　　3、压损小：同样的值，压损是孔板1/3～1/5；

　　4、耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体

　　不易磨损；

　　5、不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒

　　的滞留；

　　6、长期稳定性好：值可长期不变，并保证长期精确测量；

　　7、精度高：0.5级；

　　8、重复性好：优于0.1%；

　　9、信号稳定："信号波动"是孔板的1/10；

　　10、值范围宽：V锥流量传感器独特的几何形状允许有广泛的值范围；

　　11、口径范围宽：DN25～DN2000；

　　12、可测高温、高压介质：工作温度最高850℃,最大压力40MPa；

　　13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；

　　14、可测气液两相介质(湿气、冷凝水等)。

　　以上就是V锥流量计的参数_智能V锥流量计的特点的全部内容，如有疑问，可以随时联系我们。
