一体化孔板流量计

　　西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家，拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下一体化孔板流量计。

　　一、概述

　　此系列一体化孔板流量计是我公司研制开发的一种新型智能型孔板。可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中各种液体、气体、天然气及蒸汽质量流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网也可输送给各种流量仪实现远程流量显示或控制。

　　二、特点

　　● 一体化式结构、质量流量测量

　　● 测量精度高量程比宽

　　● 低功耗电池现场显示能在线直接读取示值显示屏可同时读取瞬时流量、累积流量以及棒图百分比

　　● 最小压差可达10mmH2O

　　● 耐高温、高压可适用于各种工况条件

　　● 智能变送、温/压全工况自动补偿

　　● 开放式数字平台多用途串行接口现场总线结构

　　● 现场数显、信号远传兼容模拟量和数字化双向通迅共存方便系统组建和入网模拟量和数字化双向通迅共存方便系统组建和入网

　　五、流量计结构

　　1结构

　　此系列一体化智能孔板由取压装置、三阀组、智能差压变送器及温/压传感器等主要部分组成。

　　2三阀组的作用

　　● 可使一体化结构牢固减少泄漏点

　　● 可在线确认变送器的零点与修正

　　● 一旦变送器出现故障需要检修或更换时可在不中断工艺情况下进行操作非常方便。调零、更换变送器时三阀组阀门操作程序

　　● 置F1、F3阀于全闭位置顺时针方向拧紧

　　● 将F2阀置于微开位置逆时针拧二圈

　　● 二个阀门开关状态确认无误后即可进行调零或检修或更换。变送器重新投运时三阀组阀门操作程序

　　● 先关闭F2阀门

　　● 置F1、F3阀门于全开位置。变送器即可进入运行状态。在如下情况下均可选用三阀组

　　● 为减少过程泄漏点

　　● 不允许中断工艺过程

　　● 方便变送器检查或更换

　　3温/压传感器

　　温/压传感器用以传输被测流体的温度与压力信号由智能差压变送器实现温/压全工况的自动补偿以得到真实、准确的质量流量。

　　4智能差压变送器

　　把差压传感器的信号进行采集处理对温度、压力补偿进行运算并最终显示或输出流量信号。

　　六、测量原理

　　当充满管道的流体流过孔板时将产生局部收缩流束集中流速增加静压力降低于是在孔板前后产生一个静压差该压力差与流量存在着一定的函数关系流量越大压力差就越大。

　　通过导压管将差压信号传递给差压变送器智能差压变送器将差压信号及流体温/压信号进行自动补偿和智能变送。输出420mA.DC模拟信号或脉冲信号、实现对流体的质量测量。

　　取压方式常用的取压方式有三种

　　1.角接取压环室、钻孔

　　2.法兰取压

　　3.D-D/2径距取压

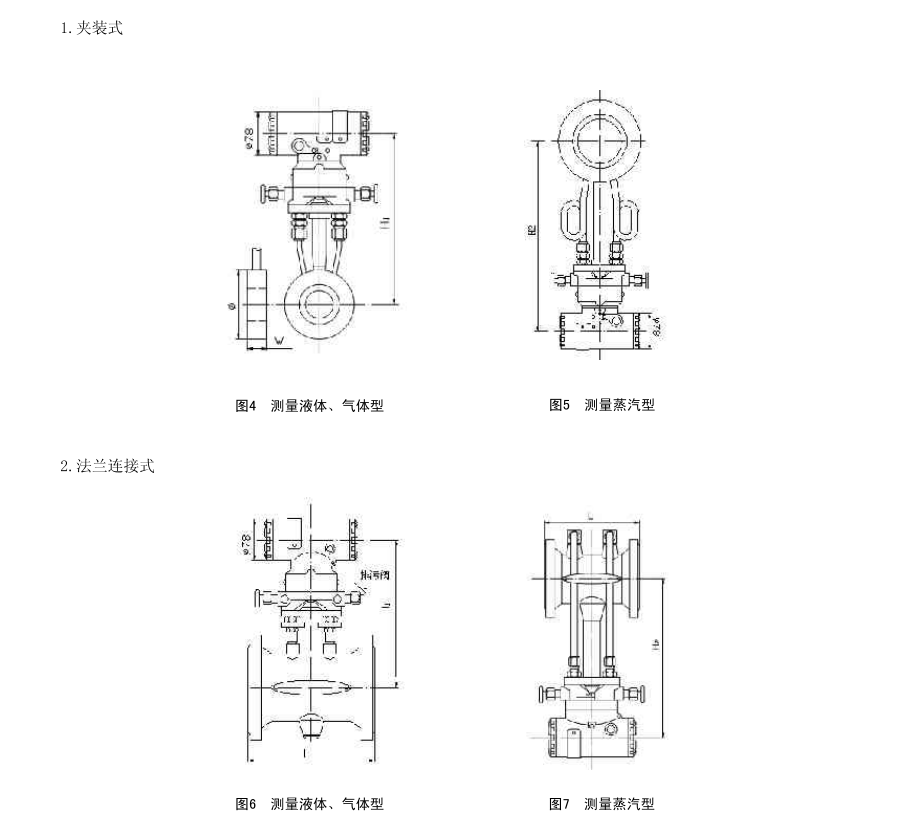

　　七、流量计类型

　　八、流量计使用条件及安装要求

　　1. 流体条件

　　● 流体必须充满并连续地流经管道

　　● 流体应是均匀的、单相的或可以认为是单相的

　　● 流体流经孔板时不发生相变

　　● 流体流经孔板以前其流束必须与管道轴线平行不得有旋转流或脉动流。

　　管道条件测量段管道应是直的、等截面园形管道管道内壁应光滑平整无沉积物。

　　3安装、使用要求

　　● 流量计可以安装在水平或垂直管道上安装时必须注意流体流向与流量计箭头标示方向一致。

　　● 测量管段内所有密封垫片夹紧后不得突入管道内否则会使流束紊乱影响测量精度。

　　● 流量计前后要有足够长的直管段详见6所述。

　　● 在安装流量计的管道中不要产生过大水锤冲击力(应小于14MPa),以免造成流量计的损坏。

　　● 流量计不要安装在设有两位式开关阀的管路中因阀的开与关所产生的冲击力有时会损坏流量计。

　　● 在新铺设的管路上安装流量计时应在注水清扫管线之后再安装。

　　● 如果先安装流量计而后注水清扫管线时因水压冲击力及赃污杂质等因素容易使流量计产生故障甚至损坏。

　　4. 环境要求

　　流量计不要安装在下述环境中

　　● 高温>60℃环境中

　　● 暖气等热源附近

　　● 日光直射的地方

　　● 湿度过高的地方

　　● 雨淋或有水的地方

　　● 振动与多尘的地方

　　● 如无法避免时应条取适当的防护措施以避免流量计产生故障

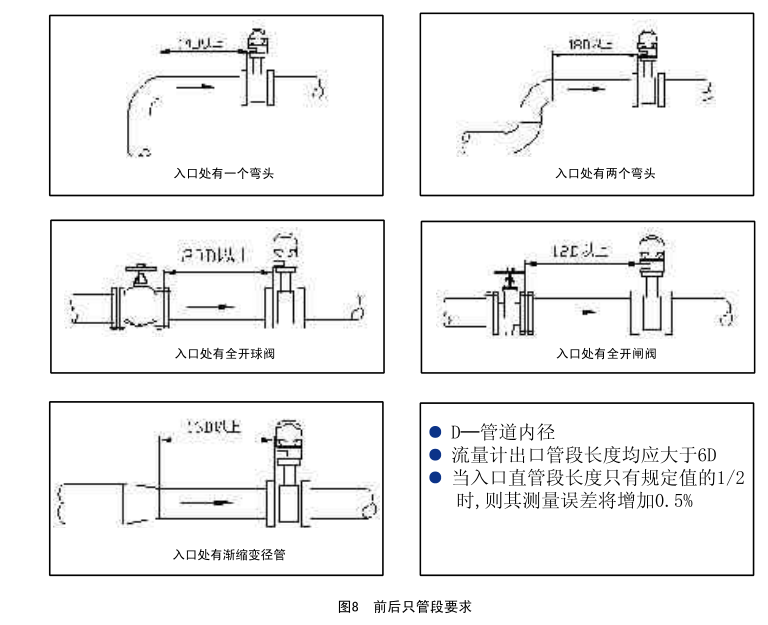

　　5. 流量计安装时前后直管段要求
