  西安华恒仪表制造有限公司是主要生产孔板流量计,电磁流量计,v锥流量计,污水流量计,蒸汽流量计,空气流量计的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下酒精流量计。



  酒精



  乙醇的分子式为C2H5OH(C2H6O),俗称酒精,在常温、常压下是一种易燃、易挥发的无色透明液体,它的水溶液具有特殊的、令人愉快的香味,并略带刺激性,沸点:78.4C。乙醇的用途很广,可用乙醇来制造醋酸、饮料、香精、染料、燃料等。医疗上也常用体积分数为70%-75%的乙醇作消毒剂等。



  名称



  中文名称:乙醇



  中文别名:酒精;乙醇(发醇法);无水酒精;无水乙醇;无水乙醇(药用);绝对酒精;95%乙醇;酒精95%;食用酒精;食用乙醇;变性乙醇;调香级食用酒精



  英文名称:EthylAlcohol



  性状



  无色透明液体(纯酒精),有特殊香味,易挥发。能与水、氯仿、乙醚、甲醇、丙酮和其他多数有机溶剂混溶,相对密度(d15.56)0.816。乙醇液体密度是0.789g/cm3,乙醇气体密度为1.59kg/m3,沸点是78.4℃,熔点是-114.3℃,易燃,其蒸气能与空气形成爆炸性混合物,



  能与水以任意比互溶。



  乙醇的用途很广,可以用作:溶剂;有机合成;各种化合物的结晶;洗涤剂;萃取剂;食用酒精可以勾兑白酒;用作粘合剂;硝基喷漆;清漆、化妆品、油墨、脱漆剂等的溶剂以及农药、医药、橡胶、塑料、人造纤维、洗涤剂等的制造原料、还可以做防冻剂、燃料、消



  毒剂等。



  酒精流量计



  工作原理:



  酒精流量计是在传统力传感器的基础上,随着新型传感器、电子技术的发展是厦门厦仪研制开发成的第三代电容力感应式流量计,具有很高的灵敏度、准确度,量程范围宽。



  当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:



  F=CdA.V2/2



  式中:F阻流件所受的作用力(kg)



  Cd物体阻力系数



  A阻流件对测量管轴向投影面积(mm2)



  工况下介质密度(kg/m3)



  v介质在测量管中的平均流速(m/s)



  阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:



  V=KF,由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。



  酒精流量计的产品图:



  【酒精流量计参数】



  产品名称酒精流量计(靶式流量计)



  适用介质气体、液体、蒸汽、浆体、稠油、高粘度介质的流量计量管径(DN)DN15~DN3000mm至更大



  公称压力0.001~42MPa(指连接法兰公称压力,非介质的工作压力)



  工况温度-20~+700℃(需更高温度请与工厂联系)



  测量精度0.2~1.5%FS



  量程范围1:3(0.2%),1:10(0.5%),1:15(1.5%)



  壳体材质碳钢;不锈钢;



  供电方式内置3.6VDC锂电池(可用两年);外供24VDC;



  输出信号4~20mA二线制;脉冲0~1000HZ;RS485



  防护等级IP65;IP67



  防爆标志本安型ExiallCT4;隔爆型ExdllCT4



  表头显示累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检



  连接方式管道法兰式(DN15-300mm);插入式(DN100-N6000mm至更大)。



  安装要求可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)



  特殊连接螺纹式;对夹式;在线拆装式;(需特殊连接定货时请说明)

  【酒精流量计产品特点】



  ●无可动部件,耐脏污,安装简便免维护



  ●可选用多种防腐及耐高低温材质(如哈氏合金,钛等)



  ●整机全密封无死角,无任何泄漏点,可耐42MPa高压



  ●压力损失小,仅为标准孔板的1/2△P左右



  ●传感器不与被测介质接触,不存在零部件磨损,使用安全可靠



  ●适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流



  ●具有多种安装方式供选择,如选择在线插入式,安装费用低



  ●具有一体化温度、压力补偿,直接输出质量或标方



  ●具有可选小信号切除、非线性修正、滤波时间可选择



  ●计量准确,精度可达到0.2~1.5%



  ●重复性好,一般为0.05~0.08%,测量快速



  ●仪表内设自检程序,故障现象一目了然



  ●抗干扰,抗杂质能力特强



  ●多种输出形式,能远传各种参数



  ●抗震动性强,一定范围内可测脉动流



  【酒精流量计安装注意事项】

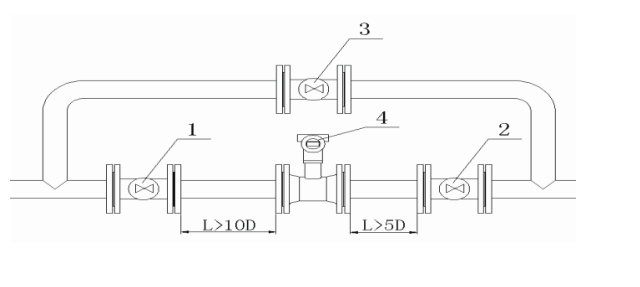

  不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。



  以上就是酒精流量计的全部内容,如有疑问,可以随时联系我们。
