矩阵式防堵测风装置 阵列式测风装置的详细介绍

　　随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中测风装置的种类更是多到让用户眼花缭乱，用户不知从何处下手选择测风装置的类型。今天西安华恒仪表厂家为广大用户带来了矩阵式防堵测风装置  阵列式测风装置的详细介绍的文章。

    一、产品简述

　　测量管道内的气体流量,理想的状态是管道内壁非常光洁且有较长的直管段,否则管道内气体流场的不均匀,存在紊流与旋流,影响测量的准确度。但是电站锅炉的风烟道几乎不可能有这样理想的条件,解决的方法就是采用网格法在风道中布置多个测点,得到风道内的平均风速。PBS矩阵式风量测量装置就是一种实现气体流速多点测量的装置,并且有非常优良的防粉尘堵塞的功能。

　　二、测量原理:

　　HH系列点阵型防堵测风装置是基于S型毕托管测量原理,根据ISO3966:1997《封闭管道中流体流量的测量/采用皮托静压管的速度-面积法》国际标准设计制造的。测量装置安装在管道上,其探头插入管道内,当管道内有气流流动时,迎风面受气流冲击,在此处气流的动能转换成压力能,因而迎风面管内压力较高,其压力称为全压,背风侧由于不受气流冲击,其管内的压力为风管内的静压力,其压力称为静压，全压和静压之差称为差压,其大小与管道内风速有关,风速越大,差压越大;风速小,差压也小

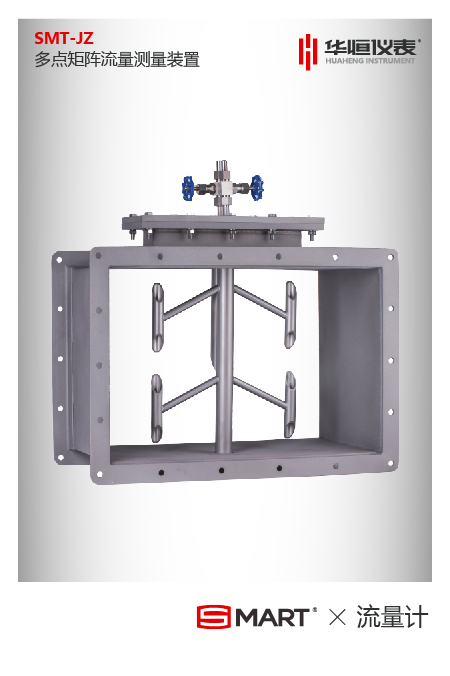

　　每套PBS矩阵式测风装置由一支或多支测量探头组成,每支探头包括多个具有防堵功能的气体流速传感器,每个传感器是以测量整流管以及同轴安装在测量整流管内的节流件及相应的取压口组成,整套装置相当于组成了测速阵列进行风量测量。当风道内插入多支测量探头时,将探头输出的全压与全压、静压与静压并联起来,就可以准确测量风道截面各测点的平均流速。这就意味着如果尽量多地在风道内布置测量探头、每支测量探头尽量多地配置流速传感器,就可以避免风道内由于旋流、紊流造成的流场不均匀对测量带来的影响,减少测量误差。

　　三、特 点:

　　1. 取压口采用特殊设计,具有高取压效能。

　　2. 特别设计的防堵元件借助测量介质的动能进行取压管道的实时清灰

　　适用于含尘量大、雷诺数低、介质脏物的工况。彻底解决了含尘气流风量测量装置的信号堵塞问题,风量测量装置本身具有利用流体动能进行自清灰防堵塞的功能,*不需要外加任何压缩气体进行吹扫,无论气体含尘浓度多大,完全可以做到长期运行免维护。

　　3. 采用等截面多点矩阵测量探头,保证在短直管段、流场紊流情况下的高精度流量测量。

　　4. 流体阻力及锐边磨损小,测量精度高。

　　5. 流出系数稳定,性能可靠。

　　6. 安装时所要求直管段很短,上游要求0至3D,下游要求0至1D;不需要在上游安装流动调整器;直管段缩短70%(前直管段<3D,后直管段<1D)。

　　7. 均压效果好,低压损。

　　8. 特别设计的结构使压损可以忽略不计采。用插入式布置,对于整个大风道来说,组合风量测量装置的挡风面积几乎可以忽略不计,因此,其对整个风道流体的压力损失几乎没有,节能效果十分显著,且安装方便,特别适用于低静压流体的流量测量的使用场合。

　　9. 冷态标定和热态温度压力补偿技术有效提高了测量精度。

　　四、技术性能:

　　1. 适用介质:空气、蒸汽、天然气、煤气、烟气、水等介质。

　　2. 工作压力: PN= -30kPa~16MPa。

　　3. 工作温度:-40℃~850℃。

　　4. 流速测量范围:0.5~60m/s。

　　5. 精度等级:1.0%,5%。

　　6. 公称通径: 50 mm~6000mm,100100 mm~12000t000mm

　　7. 连接方式:焊接,法兰连接。

　　8. 参照标准:

　　ISO 5167-1     流量测量用孔板、喷嘴和插入式文丘里测量充满圆管的流体流量

　　ISO- 9300        气体流量测量用临界文丘里管

　　ISO/DIS-7145     闭合圆管内流速式流量测量方法

　　QB/ MDH001-2010插入式多喉径流量传感器生产过程质量控制及检验规程

　　结构形式

　　PB50流量测量装置根据管道大小不同有不同布置方式。

　　六、型号标记方法:

　　七、安装说明

　　1. 插入式多喉径流量测量装置的安装位置直接影响测量结果,故要求选择*安装位置,在安装时应尽量避免管道阻力件对流量测量的影响,尽量避开弯管、阀门等构件在管道中形成的涡流区,下图为弯管、阀门的流场前后的变化示意图。

　　2. 确定安装位置后,按要求沿管道轴线方向开一个(或多个方孔),再将法兰安放到大管道矩形长方孔上并焊接,施焊时注意法兰盘对称轴与管道轴线平行,并确保插入式多喉径流量测量装置插入管道中心处,或通过并垂直管道中心轴线,其全压测量管必须正对流速方向。

　　3. 为保证焊接不变形,安装时不应拆开法兰,需进行整体安装,并紧固螺栓,确保密封性。

　　4. 垂直官道上,插入式多喉径流量测量装置可以在管道的任一水平角度插入管道。

　　5. 在水平管道上,插入式多喉径流量测量装置*从管道的垂直方向插入管内,亦可水平方向插入管内。

　　华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐，引领世界热工仪表传感器的走向。今天的矩阵式防堵测风装置  阵列式测风装置的详细介绍就到这里，更多内容可以自行在本站查阅。
