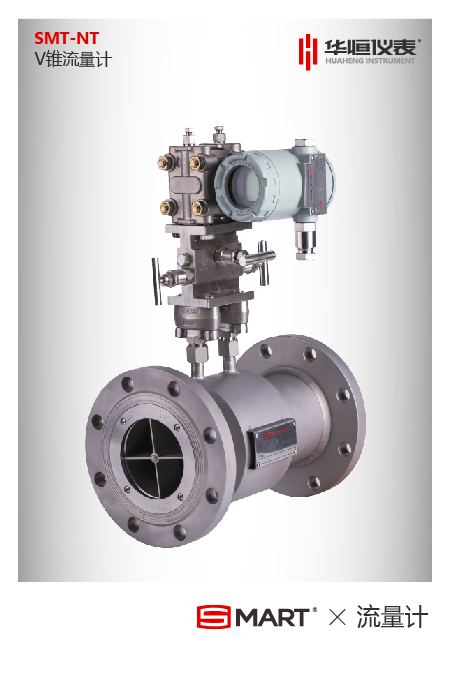

V锥流量计表头调试说明
打开表头盖子,将显示屏螺丝拧下会看到里面电路板右上角的4个拨码开关,正常工作的时候1、2、3是拨向下OF的,4是显示屏开关拨向上ON,电路板的下方有两个按键,左边的是功能键,依次按这个键从00到1b单元,右面的是选择键,调试数值用。
1、00单元的调试,首先将表头下方的两个阀门关闭,表头两边的耳朵拧开,将两里面的塞子取出,表头里面1、2拨向ON,此时右上角显示为00单元,中间显示140,将140改为141同事按下面的功能键和选择键保存,要保存141必须等141小数点后面面的数字闪烁的时候同时按下面的功能键和选择键保存,将1、2拨向OF,把4关闭再打开,此时显示屏的左下角会显示一个压差值,观察两分钟左右,等数值稳定,或者取平均值,将这个值调置到OF单元保存。
2、0f单元的调试,方法同上,把表头里面1、2拨向ON,按左功能键到of单元,把记下的压差值调到此单元保存即可,比如0.145,要保存0.145必须等5后面的数字闪烁的时候同时按下面的功能键和选择键保存,将1、2拨向OF,把4关闭再打开。最后将表头两边的塞子和耳朵拧上,把下面的阀门全部打开。
3、小信号切除值,因为出厂时1b单元给了个值,比如是250,这个值说明流量在250立方米/小时才有显示,如果低于这个值则不能显示流量,对于只管路有的地方可能会小于这个值,所以得调小,比如说要在30立方米/小时就能显示出来,那么就得将250改为30.调试步骤:方法同上,把表头里面1、2拨向ON,按左功能键到1b单元,把原来的值250调到30保存即可,要保存30必是30.000,等小数点后面的数字闪烁的时候同时按下面的功能键和选择键保存,将1、2拨向OF,把4关闭再打开。
