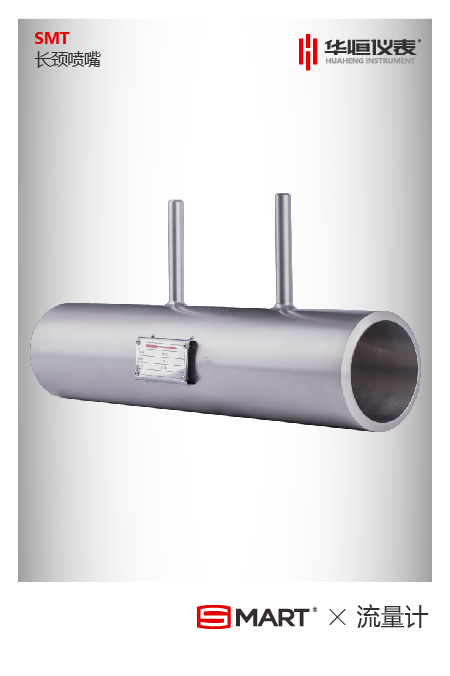

标准喷嘴流量计_长颈喷嘴流量计

　　测量原理:

　　喷嘴的测量原理与孔板一样是采用节流原理，得出差压于流量的关系，进而进行流量测量。由于采用圆弧形轮廓结构因而它相对孔板压损较小，所须直管段短,精度高。

　　流量计算公式：

　　分别为质量流量（㎏/s）和体积流量（m3/s）；

　　流出系数 ；

　　可膨胀性系数；

　　节流件开孔直径，m；

　　直径比，

　　管道内经，m；

　　被测流体密度，㎏/m；

　　差压，Pa；

　　产品特点：

　　1、结构简单,安装方便。

　　2、喷嘴比孔板的压力损失小，要求直管段长度也短。

　　3、无需实流校验，性能稳定。

　　4、可耐高温高压、耐冲击。

　　5、耐腐蚀性能比孔板好，寿命长。

　　6、精度高、重复性好、流出系数稳定。

　　8、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

　　主要技术参数：

　　1. 公称直径：25mmDNl0mm

　　2. 公称压力：PN32Mpa

　　3. 工作温度：-50℃t  l0℃

　　4. 雷诺数范围：0.30 l44时，70000  lD  l7

　　0.44 时，20000&lD&l7

　　5. 喉径比：0.30 80

　　6. 精度：0.5级、1级 、 1.5级、2级

　　结构形式：

　　喷嘴流量计由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成。根据制造又分为 2/3， ＞2/3。结

　　1、 其取压方式：角接环室取压、单钻孔角接取压。
