V锥流量计与涡街流量计的比较

　　随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中V锥流量计的种类更是多到让用户眼花缭乱，用户不知从何处下手选择V锥流量计的类型。今天西安华恒仪表厂家为广大用户带来了V锥流量计与涡街流量计的比较的文章。

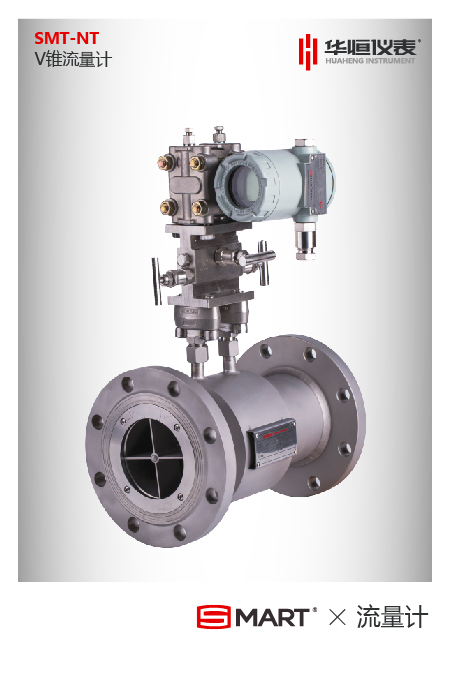

　　V锥流量计包括一个在测量管中同轴安装的尖圆锥体和相应的取压口，该测量管是经过精密加工的，在尖圆锥体的两端产生差压，该差压的高压（正压）是在上游流体收缩前管壁口处测量的静压力，而低压（负压）则取自圆锥体朝向下流端面锥体中心轴线孔处压力。

　　该圆锥体的*朝向来流，圆锥体与其尾面之间是一个尖锐的锐角，此交合面的边缘使流体在进入下游低压区之前有一个平滑的过度区。

　　由于流体不是被迫收缩到管道中心轴线附近，并且不是一个阻挡物，令流体改变流动方向，而是利用这种结构新颖的V锥式节流装置实现了对流体的逐渐朝向管内边壁的收缩，使V锥流量计具有一系列独特的优点。其低压侧产生高频低幅的小涡流，因而差压变送器被测的差压是低噪声信号，可使差压变送器测得很高的分辨率，从而使V锥流量计获得很宽的量程比和很好的重复性。

　　V锥流量计产生的差压值的平方根与流量成正比关系.

　　Qv=（c）/（1－4  ）0.5.（/4）.d2.{（2）/1}0.5

　　其中：Qv：流体体积流量

　　C： 流出系数

　　：流体可膨胀系数

　　：节流比

　　d：节流件直径

　　：差压值

　　1：流体工况密度

　　华恒仪表始终坚信国产热工仪表的传感器技术会跟上世界的步伐，引领世界热工仪表传感器的走向。今天的V锥流量计与涡街流量计的比较就到这里，更多内容可以自行在本站查阅。
