流量计装配流程

　

       流量计装配分传感器装配和电子部分装配两部分。

　　一.传感器安装

　　仔细阅读任务单型号及要求，根据型号检查零配件是否正确。

　　1.DP.HP(GP负压型)用两块普通方法兰。GP.AP压力用一-片盲法兰一片普通法兰，

　　2.检查传感器电容量高低压侧的电容值应规定的范围内，并且检查传感器的电容对称性和电容耗损值参数，参见工艺。

　　3.检查法兰外观及机加工面是否有沙眼气孔。疏松等缺陷;是否办磕碰、划伤，边角残缺，欠铸等铸造缺陷:同批法兰颜色对比，不能有肉眼能看出大的差异。

　　4.检查1/4-18NPT螺纹，检查2侧4个M10螺纹，完好。放入工装夹具，进行装配操作，要求参见工艺。完毕后把部件从夹具中取出。注意:确认力矩扳手力矩用力矩扳手应当依次对角上紧。

　　5.检查型号与装配是否相符将所装传感器放在水平面上，用手晃动传感备是平稳，要求无明显晃动。

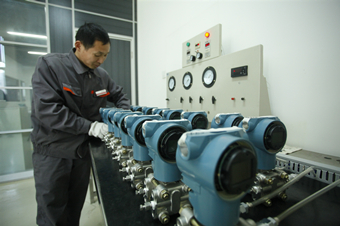

　　6.对装配完好的传感器进行疲劳，老化应力消除。

　　二、壳体以及线路板安装:

　　1.传感器的五根输出线，红(H)，黑(L),白(G),黄(T+)灰(T-),调整输出线长度后，剥掉线头，对线进行镀锡，在对应线与激励板焊接，要求焊接到各自指定位置，焊接牢靠，用手轻拉检查是否丰靠。将激励版固定在传感器上。

　　2.检查3151亮体颈部内螺纹，是否沾有加工铝屑和铸件残缺，传感器颈部外螺纹，是否光滑，并在传感器颈部外螺纹，涂抹硅脂。

　　3.检查连接壳体的穿心电容，靠上的一端为24正，下端为24负焊接电源线。

　　4.把传感器上的排线小心穿入电子壳体安装传感器的螺孔内，把传感器旋入电子壳体8扣左右，使传感器的高压容室与电子壳体的显示表头在同侧，注意传感器旋入电子光体时不能扭曲排线。将排线与电子板连接，用M3螺丝固定在定位柱上，S.Z健在下侧，M健在上侧。

　　特别注意壳体线路板高度不同，安装定位柱高度不同，拧上窗盖不能挤压3个按键。对仪表进行排气排压阀以及调试接头的安装，确保不会泄漏。
