TN-C-S系统的PE和N,是先接中性线母排还是接PE母排?
低压配电系统中,广泛采用中性点直接接地的运行方式,而且引出有中性线(N线)、保护线(PE线)或保护中性线(PEN线)。根据IEC 60364的定义,低压配电系统按接地型式,分为TN系统、TT系统、IT系统。
根据中性线与保护线是否合并的情况,TN系统分为如下三种:TN-C系统、TN-S系统和TN-C-S系统。
TN-C-S接地系统,TN-C-S接地系统的前部分是TN-C方式(N线与PE线全部合为一根PEN线)供电,但为考虑安全供电,二级配电箱出口处,分别引出PE线及N线,即在系统后部分二级配电箱后采用 TN-S方式(N线与PE线全部分开)供电。TN-C-S接地系统如下图所示。
那么TN-C-S系统的PEN线在建筑物内分开为PE线和N线时,应该先接中性线母排,还是先接PE母排?这里有什么讲究吗?我们继续往下看。

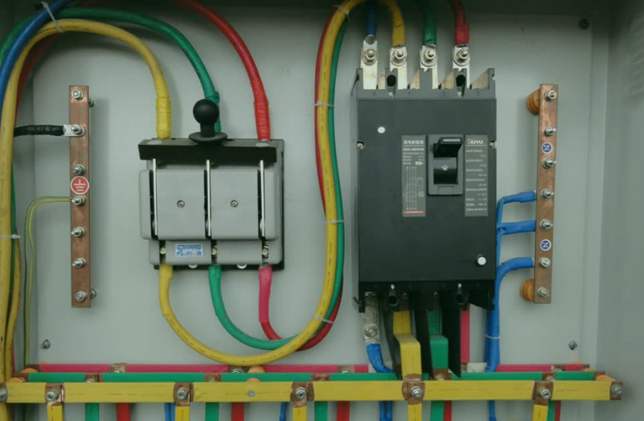

TN-C-S系统中,配电干线在进入建筑物后是要直接接至总配电箱的,总配电箱内的母线有L1、L2、L3、N和PE排,其中N和PE排往往设置在配电箱底部,便于进出线接线。
这里要注意了: PEN线必须先接PE母排,然后通过一根导线再接中性线母排。原因分析: 如果PE排至N排的连接线出现搭接松动,中性线不通,设备不会正常工作,这种故障可及时被发现并修复好,不至于发生电气安全事故。
如PEN线先接中性线母排,再遇到上面的情况时,电气系统都将不具备保护接地功能了,但这时对设备而言仍处于正常工作状态。 这种情况存在极大的安全隐患,因为电气设备无保护性接地,后期可能会造成电击安全事故。
