专业知识点：电磁流量计转换器安装规范

　　电磁流量计测量原理是法拉第电磁感应定律，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。产品主要用于测量封闭管道中的导电液体和浆液中的体积流量，包括酸、碱、盐等强腐蚀性的液体。HJ-LDG电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

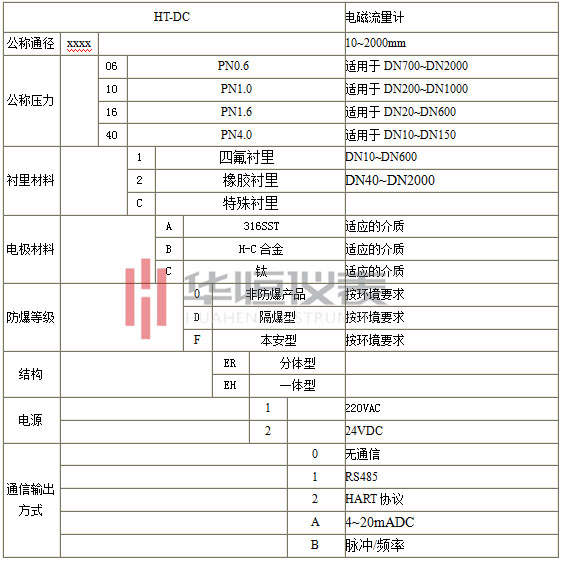

　　电磁流量计型号规格

　　电磁流量计型号规格

　　电磁流量计转换器安装规范：

　　1、转换器和传感器之间的信号电缆长度不能大于50M，且信号电缆必须用镀锌管套穿。如镀锌管在空中，应把镀锌管用导线可靠接地，接地电阻小于10欧姆

　　2、供电电源为220v单向交流电，在仪表箱里面加装空气开关，避雷器和空气开关并联连接，导线从空气开关出来后接一个三项插座

　　3、避雷器接地，避雷器接地线长度不能超过1M，截面积大于6MM方的多股铜芯绝缘导线。如附近没有地网，应在避雷器附近作一个简易地网，方法如下：用三条长度为1.5M的扁钢或者角钢，按正三角形排列打入地下，上面用扁钢条把三条扁钢焊接起来，在其中一角焊接螺栓，然后把避雷器接地线接上即可220VAC避雷接地线地平面安装面板。
